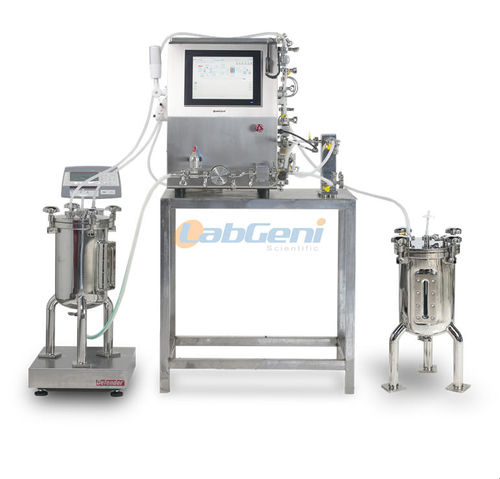

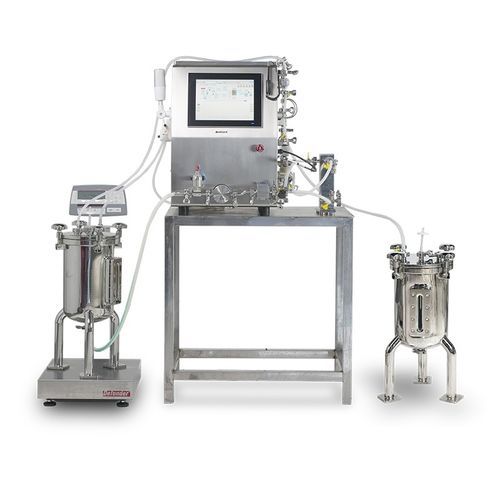

Membran-Ultrafiltrationsanlage BIO-TFF series

Plattenmit Filterpumpefür Flüssigkeiten

Übersicht

• Geeignet für Membranpakete 0,1 und 0,5 m²
• Automatische Druck- und Durchflussregelung (TMP-Steuerung)
• Vierkolben-Membranpumpe (Marken Deutschland/China)
• Importierter Durchflussmesser (Deutschland/Japan)
• Peristaltische Pumpe mit hoher Genauigkeit für die Zirkulation
• Einlagiger oder mantelbarer Tank aus AISI 316/AISI 316L
• Optionen: Rühren, Wägeeinheit, Proteinkonzentrationsmessung, pH- und Leitfähigkeits-Elektroden

Produktdetails
Das System ist für Downstream-Prozesse biologischer Produkte wie Reinigung, Klärung, Konzentration und Pufferaustausch ausgelegt. Es verfügt über ein halbautomatisches Design mit automatischer TMP-Regelung, automatischer Konzentrierung, automatischer Diafiltrations-Sammlung und kontinuierlicher Datenaufzeichnung für die Chargentraceability.

Systemvorteile

• Optimiertes Rohrleitungsdesign zur Minimierung von Zirkulations- und Totvolumen
• Rohrleitungsdesign gemäß ASME BPE-Standards
• Sensor-Durchflusszelle und Mehrkanalventilgehäuse zur Eliminierung von Toträumen
• Modulares Design für einfaches Be- und Entladen sowie flexible Laboranwendung
• Vielfältige optionale Module für höhere Anforderungsprofile
• Importierter Durchflussmesser für genaue Überwachung von Konzentrat- und Permeatströmen
• Optionale Multi-Sensor-Pakete (Leitfähigkeit, pH, UV, Proteinkonzentration)
• Integriertes BIO-TFF Intelix® OS mit unabhängigen Anzeige- und Bedienoberflächen
• Einfacher Betrieb: wenige Parameter einstellen und starten; unterstützt Mehrpunkt-Endsteuerung und unbeaufsichtigten Betrieb
• Automatisierte TMP-Steuerung mit Alarmen, Online-Überwachung, Datenprotokollierung und Kurvendarstellung

Hauptspezifikationen
Unterstützte Membranfläche: 0,1 m² – 0,5 m²
Zirkulationstank: AISI 316L; Volumen: 10 L; Rührgeschwindigkeit: 0–1000 rpm
Hauptpumpe: Vierkolben-Membranpumpe; Drehzahl: 0–3000 rpm; Durchfluss: 0–180 L/h
Peristaltikpumpe: Drehzahl 0–60 rpm; Durchfluss bis 186 L/h
Zulaufdurchfluss: 0–3 L/min
Betriebsdruck: 0–6 bar
Prozesstemperaturbereich: 0–65 °C
Mindestzirkulationsvolumen: 120 ml
Totvolumen: 29 ml
Schnittstelle: 1/2"
Medienberührende Materialien: AISI 316L, PTFE, EPDM

Optionsliste
ITEM CODE: BESCHREIBUNG
BIOTFFAUT001: Flachmembran-Paket (0,1 m², 0,5 m²)
BIOTFFAUT002: Hohlfaser-Säule
BIOTFFAUT003: Proteinkonzentrationsüberwachung
BIOTFFAUT004: Leitfähigkeits-Elektrode
BIOTFFAUT005: pH-Elektrode
BIOTFFAUT006: Rührsystem für Tank
BIOTFFAUT007: Wägeeinheit
BIOTFFAUT008: Mantelbehälter
BIOTFFAUT009: UV-Detektor

Technische Spezifikationen

• Modell / SKU: BIO-TFF Automatic
• Unterstützte Membranfläche: 0,1 m² – 0,5 m²
• Material Zirkulationstank: AISI 316L Edelstahl
• Volumen Zirkulationstank: 10 L
• Rührgeschwindigkeit (Tank): 0–1000 rpm
• Hauptpumpe: Vierkolben-Membranpumpe (0–3000 rpm), Durchfluss 0–180 L/h
• Peristaltikpumpe: 0–60 rpm, Durchfluss bis 186 L/h
• Zulaufbereich: 0–3 L/min
• Betriebsdruckbereich: 0–6 bar
• Prozesstemperaturbereich: 0–65 °C
• Mindestzirkulationsvolumen: 120 ml
• Totvolumen: 29 ml
• Fluidanschlüsse/Schnittstelle: 1/2"
• Medienberührende Werkstoffe: AISI 316L, PTFE, EPDM
• Optionale Sensoren/Module: Leitfähigkeit, pH, UV, Proteinkonzentration, Wägeeinheit, Mantelbehälter, Hohlfaser- oder Flachmembranpakete
• Steuerung: BIO-TFF Intelix® OS mit automatischer TMP-Steuerung, Datenprotokollierung und Alarmen
