Membranfiltersystem MSE-1812

für Flüssigkeitenfür die Lebensmittelindustriefür Chemikalien

ANWENDUNG
Anwendbar in den Bereichen Biologie, Pharmazie, Lebensmittel, Getränke sowie Chemie und Umweltschutz.

PROZESSPRINZIP
Die Permeationsmembran dient als Trennmedium. Auf beide Seiten der Membran wird eine treibende Kraft angewendet, sodass ausgewählte Komponenten der Zulaufseite selektiv durch die Membran permeieren und so getrennt und gereinigt werden.

MERKMALE

• Betrieb bei Raumtemperatur: sehr geringe Verluste an Wirkstoffen, geeignet für wärmeempfindliche Stoffe
• Kein Phasenwechsel: erhält ursprüngliches Aroma, geringer Energieverbrauch
• Keine chemische Veränderung: physikalischer Trennprozess ohne chemische Reagenzien oder Zusatzstoffe, keine Kontamination
• Gute Selektivität: Trennung im molekularen Bereich
• Breites Anwendungsfeld und hohe Anpassungsfähigkeit: kleine oder große Anlagen, kontinuierlich oder diskontinuierlich; einfacher Prozess, bequeme Bedienung und leichte Automatisierung

KATEGORISIERUNG
Unterteilt in Mikrofiltration (MF), Ultrafiltration (UF), Nanofiltration (NF) und Umkehrosmose (RO) entsprechend der Membranporengröße.

PRODUKT

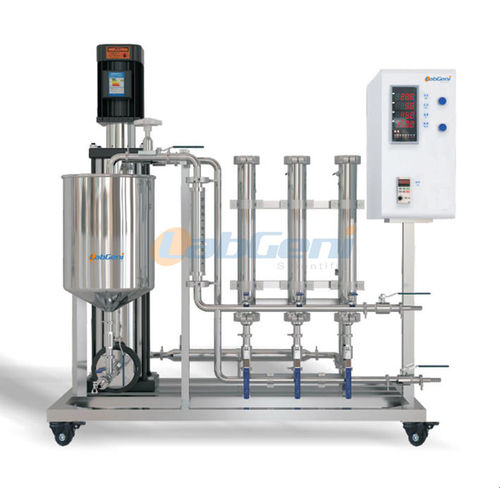

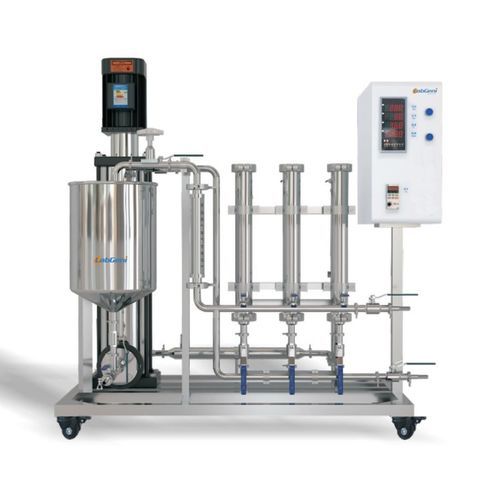

MSE-1812 Rollmembran-Trenn-Ultrafiltrationsanlage

GRUNDDATEN

• Modell: MSE-1812
• Verarbeitungsleistung: 3 ~ 20 L/h
• Membranelement: GE importierte Rollmembran, Einzelmembranfläche 0,26 m²
• Antriebseinheit: importierte GRUNDFOS-Pumpe
• Druckbereich: 0 ~ 16,8 Bar (frequenztauglich/regelbar)
• Materialumwälzbehälter: Nutzvolumen V = 16 L

SYSTEMÜBERBLICK

• Labortyp LABGENI® MSE-1812 (manuell) hauptsächlich für Trennung und Reinigung mittels UF, NF und RO; anwendbar für Filtration, Entfärbung, Entsalzung, Reinigung und Konzentration
• Membranauswahl nach Molekulargewicht/Partikelgröße; Trennung möglich von ≈0,03 μm bis in Molekulargewichtsbereiche (bis ≈100 Dalton)
• Vorteile: einfache Reinigung und Wartung, hohe Einsatzfreiheit

ANTRIEBSEINHEIT

• Importierte GRUNDFOS-Pumpe
• Frequenzumrichtersteuerung, einstellbar von 20 bis 50 Hz
• Durchfluss: 200 ~ 1100 L/h
• Druck: 0 ~ 16,8 Bar einstellbar

MEMBRANHÜLLE

• 3 parallele Membranwände
• Anschluss: Hochdruck-Schnellverschlussklemme, Druckaufnahme 20 MPa
• Material: AISI 304
• Oberflächenbehandlung: außen gebürstet, innen spiegelpoliert (Lebensmittelhygienestandard)

ROLLOMEMBRANELEMENTE

• 3 Stück GE importierte Rollmembranen
• Modell: 1812 Industrie-Trennmembran, anti-fouling
• Anwendungsbereich: MF, UF, NF, RO
• Einzelmembranfläche: 0,26 m²; Elementlänge: 298,5 mm
• Membranöffnung / MWCO-Optionen (Beispiele): 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D; RO-Varianten und weitere verfügbar/anpassbar

STEUERSCHRANK

• Feldinstrument-Steuerschrank
• Steuerart: PID-Instrumentensteuerung, automatische Regelung
• Sensoren: Temperaturelektrode, Drucksensor, frequenzgesteuerter Motor
• Durchflussmesser: Feld-Durchflussmesser, manuelle Einstellung
• Instrumentation: integrierte Anzeige + Steuerinstrument, Frequenzumrichterregelung

MATERIAL / NORM

• Kontaktteile: AISI 304 und Hygieneschlauch
• Nicht-Kontaktteile: AISI 304, lackierter Baustahl
• Leitungen: hygienische nahtlose Edelstahlrohre
• Ventile: lebensmittelgeeignete hygienische Durchgangskugelhähne und Membranventile

EIGENSCHAFTEN / TECHNISCHE SPEZIFIKATIONEN

• Modell: MSE-1812
• Verarbeitungsleistung: 3 ~ 20 L/h
• Antriebseinheit: importierte GRUNDFOS-Pumpe mit Frequenzumrichtersteuerung und Überspannungsschutz
• Betriebsdruck: 0 ~ 16,8 Bar (einstellbar)
• Membran: GE importierte Rollmembranen ×3; Einzelmembranfläche 0,26 m²; Elementlänge 298,5 mm; anti-fouling; mehrere MWCO-Optionen und RO verfügbar
• Ventile & Durchflussmesser: hygienisches Kugelventil und Rotordurchflussmesser
• Leitungen: AISI 304 hygienisch poliert; beinhaltet Rohrwärmetauscher aus Edelstahl
• Elektrische Steuerung: Online-Überwachung von Temperatur, Druck und Durchfluss; Pumpen-Frequenzumrichter mit Echtzeit-Anzeige von Drehzahl/Frequenz; Temperatur- und Druckvorwarnung
• Materialumwälzbehälter: AISI 304, Nutzvolumen = 16 L
• Systemaufrüstung: Materialien, Wärmetauscher, Durchflussmesser, Ventile, Pumpen anpassbar; halbautomatische und automatische Steuerung möglich; Fern-/Mobile-Steuerungsoptionen nach Anwenderanforderung
• Abmessungen: 875 × 655 × 1205 mm
• Gewicht: 70 kg
