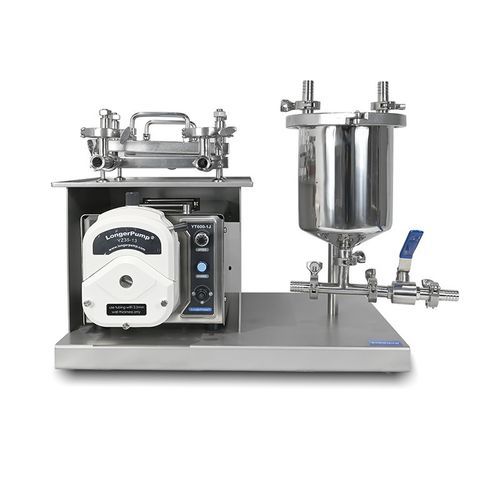

Partikel-Ultrafiltrationsanlage BIO-TFF05

MembranPlattenmit Filterpumpe

Kurzbeschreibung

• Ausgelegt für 0,5 m² Flachmembran-Pakete
• Präzise Tisch-TFF-Einheit für Mikro- und Ultrafiltration
• Unterstützt Membranen führender Hersteller (Merck, Pall, Sartorius, LabGeni)
• Kompatible Membranchemien: Biomax, PLCCC, PLCGC, PLCTK, PVDF, modifizierte Zellulose
• Unterstützte MWCO / Porengrößen: 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa, 0,2 µm
• Optionales Autokontrollmodul (PLC/HMI)
• Rahmen: SS304; produktberührende Teile: AISI 316 / 316L

Systemübersicht
Die Tangentialfluss-Filtration (TFF), auch Cross-Flow-Filtration (CFF) genannt, führt das Zuflussmedium tangential über die Flachmembran, um Scherkräfte zu erzeugen, die die Bildung eines Filterkuchens begrenzen und eine stabile Filtrationsrate sichern. Das BIO-TFF05 ist ein kompakter Tisch-TFF-Satz für Labor- und Pilotversuche und ermöglicht Mikro- und Ultrafiltration mit kastenförmigen Flachmembranplatten.

Anwendungen

• Zellernte und Klärung von Zellkulturflüssigkeiten
• Rückgewinnung, Konzentration und Pufferwechsel für Antikörper und rekombinante Proteine
• Konzentration und Diafiltration/Entsalzung von Proteinen, Peptiden und Nukleinsäuren (DNA/RNA/Oligonukleotide)
• Entfernung von Partikeln und kleinen Verunreinigungen aus Wasser, Puffern oder Medien; kontinuierliche isovolumetrische Dialyse

Systemmerkmale

• Hohe Probenrückgewinnung bei Erhalt der biologischen Aktivität
• Stabiler Fluss durch kontinuierliche Rezirkulation zur Vermeidung von Gelbildungen auf der Membran
• Einfache Hochskalierung vom Labor zur Produktion zur Reduzierung von Entwicklungszeiten
• Universelle Edelstahlaufnahme kompatibel mit gängigen Flachmembran-Paketen; unterstützt 1–3 Platten
• Modulares Design; Pumpe und Membranauswahl nach Prozessanforderung
• Edelstahl-Tragrahmen mit Rohmaterialbehälter für Siphonzufuhr und aseptischen Dauerbetrieb

Komponenten / Antriebseinheit

• Peristaltikpumpe (industrielle Ausführung)
• Max. Durchfluss: 2 L/min; Max. Druck: 0,3 MPa
• Steuerung: Start/Stopp, Drehrichtungswahl, Drehzahlregelung; optionale Schnittstellen (0–5 V, 0–10 V, Impuls/Frequenz)
• Edelstahl-Halterung (AISI 316L) mit hygienischen Schnellkupplungen
• Rohmaterialbehälter: wählbare Volumen (1 L, 2 L, 3,5 L, 5 L, 10 L), anpassbar

Flachmembran-Pakete

• Filtrationsfläche: unterstützt 0,5 m² Flachmembran (Tischoption 0,1 m² verfügbar)
• Membranmaterialien: Biomax, modifizierte Zellulose (PLC-Familie), PVDF und Äquivalente
• Optionale Membranmarken: Merck, Sartorius, PALL und Äquivalente

Optionale Ausstattungen

• Autokontrollmodul (PLC/HMI) zur Prozessautomatisierung
• Alternative Pumpensignale oder leistungsstärkere Peristaltikpumpen
• Zusätzliche Membranplatten oder andere Membranchemien/MWCOs
• Maßgeschneiderte Behältergrößen und hygienische Anschlüsse

Technische Daten

• Modell: BIO-TFF05
• Filtrationsfläche: 0,5 m² (Flachmembran)
• Unterstützte Marken: Merck, Pall, Sartorius, LabGeni (und Äquivalente)
• Unterstützte Membrantypen: Biomax, PLCCC, PLCGC, PLCTK, PVDF, modifizierte Zellulose
• Unterstützte MWCO / Größen: 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa, 0,2 µm
• Pumpe: Peristaltikpumpe (max. Durchfluss 2 L/min; max. Druck 0,3 MPa)
• Steuerung: Start/Stopp, Richtung, Drehzahlregelung; optionale analoge/digitale Schnittstellen (0–5 V, 0–10 V, Impuls/Frequenz)
• Material: Gestell SS304; produktberührende Teile AISI 316 / 316L
• Behälteroptionen: 1 L, 2 L, 3,5 L, 5 L, 10 L (anpassbar)
• Autokontrollmodul: optional
• Typische Anwendungen: Zellklärung, Protein-Konzentration, Entsalzung/Diafiltration, Antikörperrückgewinnung, Nukleinsäurekonzentration
• SKU: BIO-TFF05
