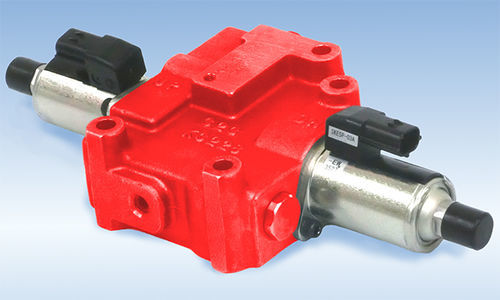

Ventil mit Elektroantrieb KPES series

DurchflussbegrenzungSteuerungFlaschen

Übersicht
Die KPES-Baureihe umfasst Steuerventile, die die Stellung von landwirtschaftlichen Anbaugeräten mit einem einfachwirkenden Zylinder halten. Eine direkt betätigte proportionale Magnetventil-Steuerung ermöglicht kompakte Abmessungen und präzise Positionskontrolle.

Merkmale

• Optional integriertes Gegenhaltesystem (Counterbalance) hält den Zylinder in Position.
• Sehr geringe Leckage reduziert das Risiko eines unbeabsichtigten Absenkens des Anbaugeräts.
• Integriertes Prioritätsventil priorisiert die horizontale Steuerung und bietet druckkompensierte Durchflussregelungen für Hub- und Senkbewegungen.

Spezifikationen
Modell | KPES6/C | KPES6/N
Max. Druck (MPa) | 17.2 | 17.2
Max. Durchfluss (L/min) | 30 | 70
Nenn-Durchfluss (L/min) - Heben | 6 | 6
Nenn-Durchfluss (L/min) - Senken | 7 | 7
Leckage (cm3/min) - Heben | 0.5 bei 9.8 MPa | 50 bei 5 MPa
Leckage (cm3/min) - Senken | 50 bei 5 MPa | 50 bei 5 MPa
Gegenhalteventil | eingebaut | nicht eingebaut
Masse (kg) | 3.5 | 2.8

Anwendungen

• Traktoren

Merkmale / Technische Daten

• Produkttyp: Steuerventil für landwirtschaftliche Anbaugeräte mit einfachwirkendem Zylinder
• Betrieb: Direkt betätigte proportionale Magnetventil-Steuerung
• Max. Druck: 17.2 MPa
• Max. Durchfluss: KPES6/C 30 L/min, KPES6/N 70 L/min
• Nenn-Durchfluss (Heben/Senken): 6 / 7 L/min
• Leckage: KPES6/C Heben 0.5 cm3/min bei 9.8 MPa; KPES6/C Senken 50 cm3/min bei 5 MPa; KPES6/N 50 cm3/min bei 5 MPa
• Gegenhalteventil: KPES6/C eingebaut, KPES6/N nicht eingebaut
• Masse: KPES6/C 3.5 kg, KPES6/N 2.8 kg
