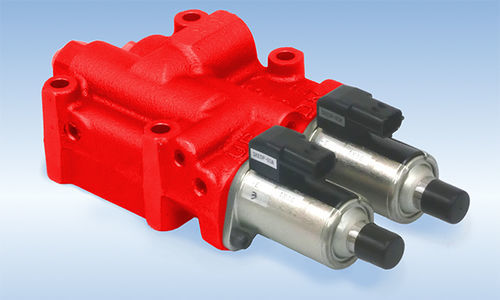

Elektrohydraulisches Ventil KTEM series

vorgesteuertStellsteuerbar

Produktübersicht
Die KTEM‑Serie ist ein Steuerventil zum Heben und Senken landwirtschaftlicher Anbaugeräte durch Ansteuerung eines einfachwirkenden Zylinders. Die proportionale Geschwindigkeitsregelung über den Eingangsstrom ermöglicht eine präzise Einstellung der Hub‑ und Senkgeschwindigkeiten.

Merkmale

• Die interne Pilotversorgung ermöglicht Senkvorgänge auch bei gestopptem Motor.
• Sehr geringe Leckage verhindert ein unkontrolliertes Absinken des Anbaugeräts.
• Hohe Schmutzunempfindlichkeit verbessert die Zuverlässigkeit im Feldeinsatz.
• Erhältlich in mehreren Durchflussvarianten zur Anpassung an unterschiedliche Gerätegrößen.

Spezifikationen
Model | KTEM8/20 | KTEM8/30 | KTEM8/70
Max. Druck (MPa): 20,6
Nennförderstrom (L/min): 20 | 30 | 70
Leckage (cm3/min): 1,5 bei 9,8 MPa
Masse (kg): 3,8

Anwendungen

• Traktoren
• Reissetzmaschinen

Technische Spezifikationen

• Serie / Modellbezeichnungen: KTEM‑Serie (KTEM8/20, KTEM8/30, KTEM8/70)
• Funktion: Steuerventil für Hebe‑/Senkvorgänge landwirtschaftlicher Anbaugeräte; treibt einfachwirkenden Zylinder an; proportionale Geschwindigkeitsregelung über Eingangsstrom
• Interne Pilotversorgung: Ermöglicht das Absenken bei gestopptem Motor
• Max. Druck: 20,6 MPa
• Nennförderstrom: 20 L/min (KTEM8/20), 30 L/min (KTEM8/30), 70 L/min (KTEM8/70)
• Leckage: 1,5 cm3/min bei 9,8 MPa
• Masse: 3,8 kg
• Konstruktionsmerkmal: sehr geringe Leckage und hohe Schmutzunempfindlichkeit
