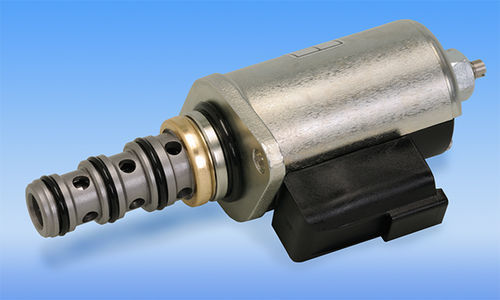

Patronenventil KWE5K

elektrisch betriebenvorgesteuertMonoblock

Übersicht
Das elektrische Pilot-Steuerventil KWE5K schaltet die Durchflussrichtung der Pilotdrücke entsprechend elektrischer Steuerbefehle und steuert damit hydraulische Richtungsfunktionen. Es ist für kompakte Einbauten in Magnetventilblöcken und für den Einsatz in mobilen Baumaschinen ausgelegt.

Hauptmerkmale

• Kompaktes Kartuschen-Design, das nur wenig Einbauraum benötigt.
• Kartuschenbauweise für schnelles Ein- und Ausbauverfahren, was die Wartung vereinfacht.
• Identische Kartuschen-Schnittstelle für Proportional- und Wegeventile, erleichtert Schaltkreisänderungen.
• Einsetzbar in verschiedenen Monoblock-Schaltkreisbaugruppen mit mehreren Magnetventilen.

Anwendungen

• Bagger
• Baggerlader
• Kettenlader
• Raupenbohrgeräte / Rammbagger
• Forstmaschinen

Technische Daten

• Modell: KWE5K
• Max. Versorgungsdruck: 8.8 MPa
• Max. Rückdruck (zulässig): 1 MPa
• Max. Durchfluss: 16 L/min
• Magnetventilspannung: DC24V / DC12V
