Positionierungs-Kontrolleinheit ERUP series

NetzwerkSteuerungfür Verbrennungsmotor

Übersicht

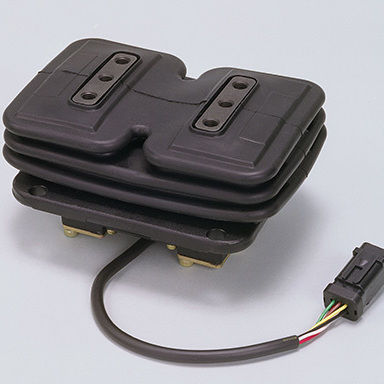

Die ERUP‑Serie ist eine Pedal‑Typ elektrische Steuereinheit für die Steuerung mobiler Maschinen. Erhältlich als Einzelpedal (ohne Dämpfer) und Doppelpedal (mit Dämpfer). Die Einheit verwendet ein berührungsloses Potentiometer und besitzt eine elektromagnetisch rauschgeschützte sowie wasserfeste Bauweise. Ausgangsoptionen: Analog, PWM und CAN.

Eigenschaften

• Berührungsloses Potentiometer reduziert Reibung und verbessert die Langzeitzuverlässigkeit.
• Doppelausgang als Option für Fail‑Safe‑Implementierungen.
• Wahlweise Einzel‑ oder Doppelpedal; Doppelpedal mit Dämpfer.

Technische Daten
Modelle: ERUP1 (Analog / PWM / CAN) | ERUP2 (Analog / PWM / CAN)
Ausgang: ERUP1 - Analog, PWM, CAN; ERUP2 - Analog, PWM, CAN
Eingangsspannung: Analog: 5V; PWM: 5V / 12V; CAN: 12V / 24V
Betriebsdrehmoment: ERUP1 4.9–8.83 Nm; ERUP2 6.5–15.3 Nm
Betriebswinkel: ±12.4° (ERUP1, ERUP2)
Dämpfer: ERUP1 - Ohne; ERUP2 - Mit
Betriebstemperaturbereich: -40 bis 75°C
Hauptanwendung: ERUP1 - Steuerung optionaler Anbaugeräte; ERUP2 - Fahrsteuerung

Anwendungen

• Bagger
• Forsttechnik

Technische Merkmale

• Produkttyp: Pedal‑Typ elektrische Steuereinheit für mobile Anwendungen
• Varianten: Einzelpedal (ohne Dämpfer) und Doppelpedal (mit Dämpfer)
• Ausgabemethoden: Analog, PWM, CAN
• Berührungsloses Potentiometer: reduziert Reibung und verlängert die Lebensdauer
• Fail‑Safe: Doppelausgang verfügbar
• Bauweise: elektromagnetisch rauschgeschützt und wasserfest
• Eingangsspannung nach Ausgangstyp: Analog 5V; PWM 5V / 12V; CAN 12V / 24V
• Betriebsdrehmoment: ERUP1 4.9–8.83 Nm; ERUP2 6.5–15.3 Nm
• Betriebswinkel: ±12.4°
• Betriebstemperatur: -40 bis 75°C
