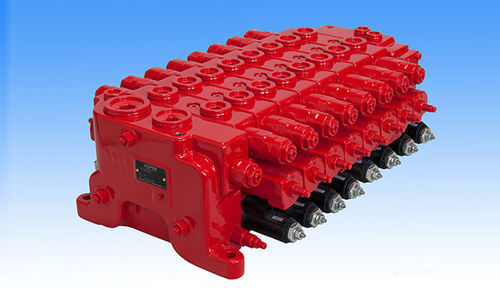

Druckkompensiertes Hydraulik-Wegeventil KLSV series

Sektionalfür hohe Strömung

Überblick
Die KLSV-Serie ist ein Load-Sensing-Steuerventil zur Steuerung von Aktuatoren an Bau- und Industriefahrzeugen. In Kombination mit einer verstellbaren Verdrängerpumpe ermöglicht es ein geschlossenes Load-Sensing-System und liefert eine präzise Drehzahlregelung unabhängig von der Belastung.

Merkmale

• Flow Sharing (Post-Kompensator) sorgt für ausgewogene und reaktionsschnelle Aktuatorsteuerung.
• Niedriger Druckverlust reduziert den hydraulischen Energieverbrauch.
• Hohe Druckfestigkeit ermöglicht kompaktere und effizientere Systemauslegungen.

Spezifikationen
Modell — KLSV18 | KLSV28
Max. Druck (MPa) — KLSV18: 40; KLSV28: 35
Max. Durchfluss (L/min) (P-Anschluss) — KLSV18: 240; KLSV28: 450
Sektion (L/min) — KLSV18: 180; KLSV28: 400
*LS-Margendruck = 1,5 MPa
Max. Anzahl Sektionen — KLSV18: 9; KLSV28: 7

Anwendungen

• Planierraupen
• Baggerlader
• Rammer / Bohrgeräte auf Ketten
• Krane (Raupen / Geländekrane)
• LKW-Ladekrane
• Betonpumpen
• Asphaltfertiger
• Gabelstapler
• Teleskoplader
• Hubarbeitsbühnen / Feuerwehrfahrzeuge
• Lkw
• Traktoren
• Mähdrescher
• Feldspritzen
• Forsttechnik

Load-Sensing-System
Die Load-Sensing-Architektur stellt die erforderliche Einsatzdrehzahl der Maschine unabhängig von den Belastungsbedingungen bereit und verbessert so Steuerbarkeit und Kraftstoffeffizienz.

Technische Daten

• Produkttyp: Load-Sensing-Steuerventil (geschlossenes Zentrum)
• Entwickelt für die Steuerung von Aktuatoren an Bau- und Industriefahrzeugen
• Kompatibel mit verstellbaren Verdrängerpumpen zur Realisierung geschlossener LS-Systeme
• Flow Sharing (Post-Kompensator) für verbesserte Koordination mehrerer Aktuatoren
• Niedriger Druckverlust zur Reduzierung des hydraulischen Energieverbrauchs
• Hohe Druckfestigkeit für kompakte, effiziente Hydrauliksysteme
• Modell KLSV18 — Max. Druck 40 MPa; Max. Durchfluss (P-Anschluss) 240 L/min; Sektion 180 L/min; Max. Sektionen 9
• Modell KLSV28 — Max. Druck 35 MPa; Max. Durchfluss (P-Anschluss) 450 L/min; Sektion 400 L/min; Max. Sektionen 7
• LS-Margendruck: 1,5 MPa
