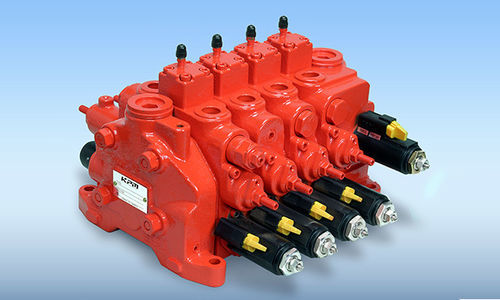

Elektrisch betätigtes Ventil KMP10(C)

manuellHebelDurchflussbegrenzung

Übersicht
Die KMP‑Serie ist ein reihenbau‑Proportional‑Mehrfachsteuerventil mit druckkompensator, elektrisch angesteuert, ausgelegt für Baumaschinen und Industrieeinsätze. Hauptsächlich für Pumpensysteme mit fester Verdrängung geeignet.

Eigenschaften

• Integrierter Druckkompensator für stabile Regelung bei variabler Last.
• Interne Pilotversorgung, externe Pilotpumpe nicht erforderlich.
• Modulare Reihenbauweise ermöglicht das Hinzufügen oder Entfernen von Sektionen je nach Anzahl der Aktuatoren.
• Manuelle Notbedienung über den beigefügten Hebel möglich.

Spezifikationen

• Modell: KMP10(C)
• Max. Druck: 30,9 MPa
• Max. Durchfluss: 80 L/min (P,T Anschlüsse)
• Max. geregelter Durchfluss: 70 L/min (A,B Anschlüsse)
• Proportionalmagnet Nennstrom: 0,7 A, 1,6 A
• Spulenwiderstand: 17,5 Ω, 3,2 Ω

Anwendungen

• Planierraupen
• Lkw‑montierte Kräne
• Brecher
• Betonpumpen
• Asphaltfertiger
• Hubarbeitsbühnen / Feuerwehrfahrzeuge
• Traktoren
• Mähdrescher

Technische Merkmale / Spezifikationen

• Modell: KMP10(C)
• Maximaldruck: 30,9 MPa
• Bemessungsdurchfluss: 80 L/min (P,T)
• Geregelter Durchfluss (A,B): 70 L/min
• Magnetstrom‑Optionen: 0,7 A, 1,6 A
• Spulenwiderstands‑Optionen: 17,5 Ω, 3,2 Ω
