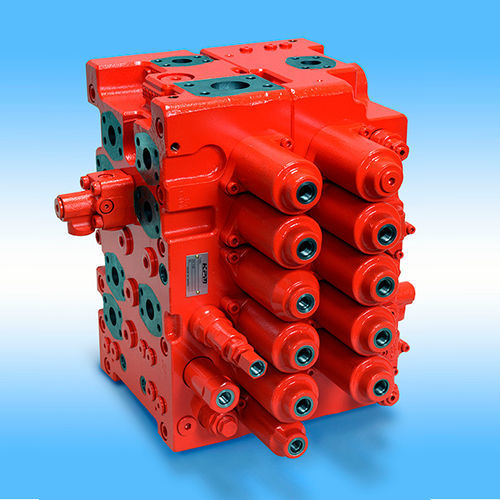

Vorgesteuertes Ventil KMX series

FlusskontrolleServosteuerModular

Übersicht
Die KMX series sind Mehrfach-Steuerventile zur koordinierten Steuerung hydraulischer Antriebe von Baggern. Haupt- und Pilotkreise sind kompakt in einem Gehäuse integriert. Kundenspezifische Schaltungen und Sonderfunktionen — wie Geradeausfahrt, Drehpriorität, hochdruckfähige Fahrfunktion, Durchflusskonfluenz und Regeneration — lassen sich an Maschinenvoraussetzungen anpassen.

Merkmale

• Energieeffizientes Design mit geringem Druckabfall und Durchflussregenerationsfunktion
• Gute Regelbarkeit: Geradeausfahrt, Prioritätskreise und Durchflusskonfluenz
• Modulare Funktionalität mit optionaler Zusatzventil-Ausführung für maschinenspezifische Funktionen

Spezifikationen

• Modelle: KMX13, KMX15, KMX32, KMX36
• Max. Druck: 34,3 MPa
• Nennvolumenstrom: KMX13 = 180 L/min; KMX15 = 300 L/min; KMX32 = 450 L/min; KMX36 = 550 L/min
• Sonderkreise/Funktionen: Geradeausfahrt, Drehpriorität, hochdruckfähige Fahrfunktion, Konfluenz, Regeneration

Anwendungen

• Hydraulikbagger
• Raupenbohrgeräte und Pfahlrammen
• Forstmaschinen

Fokus
Die CFD-gestützte Auslegung (Computational Fluid Dynamics) optimiert die internen Ölwege, um den Druckverlust zu minimieren und die hydraulische Effizienz zu erhöhen.

Baggerhydraulik
Gängige Baggerhydrauliksysteme verwenden eine Verstellpumpe in einem Open-Center-Steuerungssystem. Elektronisch gesteuerte Festdrehzahl-Systeme werden ebenfalls eingesetzt, um einzelne Funktionen zu optimieren und ein präzises, effizientes und sanftes Maschinenverhalten zu gewährleisten.

Technische Daten

• Serie: KMX series (KMX13, KMX15, KMX32, KMX36)
• Max. Druck: 34,3 MPa
• Nennvolumenstrom je Modell: KMX13 180 L/min; KMX15 300 L/min; KMX32 450 L/min; KMX36 550 L/min
• Verfügbare Sonderkreise: Geradeausfahrt, Drehpriorität, hochdruckfähige Fahrfunktion, Konfluenz, Regeneration
• Auslegung: CFD-optimierte Ölwege zur Reduzierung des Druckverlusts
• Typische Anwendungen: Bagger, Raupenbohrgeräte / Pfahlrammen, Forstausrüstung
