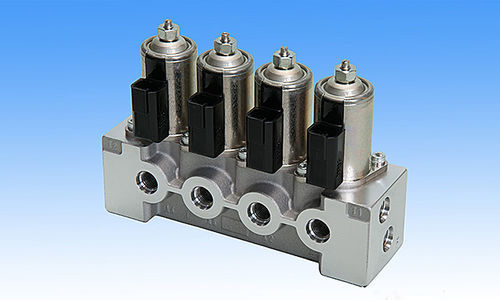

Patronenventil KWE5 series

elektrisch betriebenDurchsatzkontrolleStahl

Übersicht
Die Serie KWE5A/G umfasst elektrische Pilotsteuer-Ventile zur Steuerung von Pilotkreisen in Baumaschinen und im Freien eingesetzten Industrie-Fahrzeugen. Die Modelle KWE5A verfügen über ein Gehäuse aus Aluminium; die KWE5G über ein Gehäuse aus Stahl. Übliche Konfigurationen bestehen aus 1 bis 4 Patronen; andere Anordnungen sind auf Anfrage möglich.

Merkmale

• Einfache Verdrahtung: Patronenarten von Magnetspulen nehmen einen steckbaren Verbinder für die einzeitige elektrische Verbindung auf.
• Platzsparende Installation: Verschiedene Ventilblock-Gehäuse für Patronenventile ermöglichen die Anpassung an unterschiedliche Einbaubedingungen.
• Vereinfachte Rohrführung: Viele Gehäuse verfügen über nur einen P-Anschluss und einen T-Anschluss.
• Durchleitungsanschluss: Ein optionaler Durchleitungsanschluss ermöglicht die hydraulische Versorgung weiterer Kreise.

Spezifikationen (Tabelle)
Modell: KWE5A (Aluminiumgehäuse) / KWE5G (Stahlgehäuse)
Max. Druck (Anschluss P): KWE5A 7 MPa; KWE5G 8,8 MPa
Max. Druck (Anschluss A — proportionaler Druckminderer): wählbar 2 / 3 / 4 MPa
Max. Druck (Anschluss A — Wegeventil): KWE5A 7 MPa; KWE5G 8,8 MPa
Max. Druck (Anschluss T): 1 MPa
Max. Durchfluss: proportionaler Druckminderer 10 L/min; Wegeventil 16 L/min
Magnetspulen-Bewertung — proportionaler Druckminderer: 0–0,7 A (DC24V) oder 0–1,6 A (DC12V)
Magnetspulen-Bewertung — Wegeventil: DC24V oder DC12V

Anwendungen

• Bagger
• Radlader
• Baggerlader
• Raupenlader
• Kipper
• Gesteinsbohrgeräte / Pfahlrammen
• Kräne (Raupe / Geländekran)
• Lkw-Krane
• Asphaltfertiger
• Teleskoplader
• Mähdrescher
• Spritzen / Feldspritzen
• Forsttechnik

Technische Merkmale

• Produktfamilie: KWE5-Serie (Modelle: KWE5A, KWE5G)
• Gehäusematerial: KWE5A — Aluminium; KWE5G — Stahl
• Patronenanordnung: üblicherweise 1 bis 4 Patronen; andere Anordnungen möglich
• Anschlüsse: P, A, T (viele Gehäuse bieten einen einzelnen P-Anschluss und einen einzelnen T-Anschluss)
• Max. Druck (Anschluss P): KWE5A 7 MPa; KWE5G 8,8 MPa
• Max. Druck (Anschluss A — Wegeventil): KWE5A 7 MPa; KWE5G 8,8 MPa
• Max. Druck (Anschluss A — proportionaler Druckminderer): wählbar 2 / 3 / 4 MPa
• Max. Druck (Anschluss T): 1 MPa
• Max. Durchfluss: proportionaler Druckminderer 10 L/min; Wegeventil 16 L/min
• Magnetspulenwerte: proportionaler Druckminderer 0–0,7 A (DC24V) oder 0–1,6 A (DC12V); Wegeventil verfügbar in DC24V und DC12V
