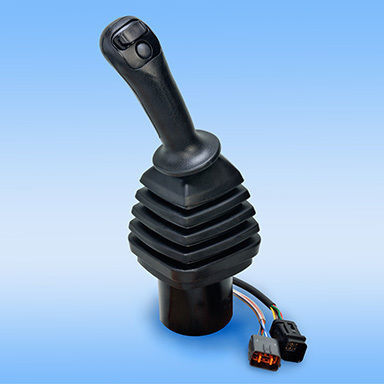

Analoge Fernbedienung ERU2

Joystickfür mobile AnlagenSteuer

Übersicht
Die Serie ERU2 ist eine elektrische Fernsteuerungseinheit mit Doppelachse, ausgelegt für elektrische Steuerungssysteme, insbesondere in mobilen Geräten. Sie verwendet denselben Mechanismus wie das hydraulische Pilotventil von Kawasaki, das in Hydraulikbaggern eingesetzt wird, und arbeitet mit einem berührungslosen Potentiometer zur Verbesserung der Haltbarkeit und Umweltbeständigkeit. Ausgangsoptionen: Analog, PWM und CAN-Signal.

Merkmale

• Berührungsloser Potentiometer zur Reduzierung der Reibung und zur Erhöhung der Zuverlässigkeit.
• Doppelausgang verfügbar zur Bereitstellung einer Fail-safe-Funktion.
• Wählbares Bedienmoment und Option mit oder ohne Rastung (detent).

Anwendungen

• Bagger
• Radlader
• Bulldozer
• Teleskoplader
• Forstmaschinen

Spezifikationen (Tabelle)
Modell | ERU2 (Analog / PWM / CAN) | ERU2D (Analog / PWM / CAN)
Ausgang | Analog / PWM / CAN | Analog / PWM / CAN
Eingangsspannung | ERU2 Analog: 5V; ERU2 PWM: 5V / 12V; ERU2 CAN: 12V / 24V | ERU2D Analog: 5V; ERU2D PWM: 5V / 12V; ERU2D CAN: 12V / 24V
Rastung (Detent) | ERU2: Ohne | ERU2D: Mit
Betriebswinkel | ERU2: ±23° / ±18° | ERU2D: ±21° / ±9°
Betriebstemperatur | -40 bis 75°C | -40 bis 75°C

Eigenschaften / Technische Daten

• Typ: Elektrische Fernsteuerungseinheit mit Doppelachse
• Potentiometer: Berührungsloser Typ zur Reduzierung der Reibung und zur Verbesserung der Zuverlässigkeit
• Fail-safe: Doppelausgang verfügbar
• Betriebsmoment: Verstellbar; Option mit oder ohne Rastung
• Ausgangssignaloptionen: Analog, PWM, CAN
• Eingangsspannungsbereiche nach Ausgangstyp: Analog 5V; PWM 5V / 12V; CAN 12V / 24V
• Betriebswinkel (variiert je nach Modell/Version): ERU2 ±23° / ±18°; ERU2D ±21° / ±9°
• Betriebstemperaturbereich: -40 bis 75°C
