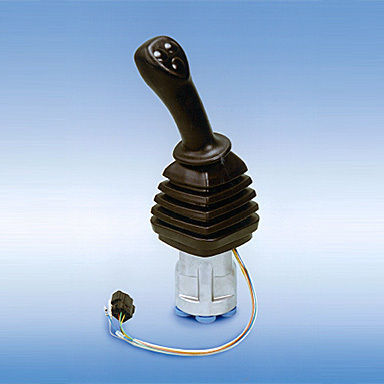

Entlastungsventil für Öl PV48 series

für hydraulische Kreisläufevorgesteuerthydraulisch

Überblick
Die PV48-Serie ist ein druckminderndes Pilotventil, das entwickelt wurde, um gleichzeitig Spulen mehrerer Steuerventile und den Neigungswinkel von verstellbaren Pumpen zu steuern. Zur Serie gehören die Modelle PV48K (Joystick-Typ) und PV48M (kompakter Joystick), geeignet für hydraulische Systeme in Baumaschinen und mobilen Einsatzgeräten.

Merkmale

• Das Betätigungsdrehmoment kann auf Kundenwunsch reduziert werden (patentiert), was eine präzise Steuerung ermöglicht.
• Verringerter Druckabfall und schnelle Reaktion zur Verbesserung der Steuerempfindlichkeit (US Pat. No. 6,125,886).

Spezifikationen

• Modell: PV48-Serie (PV48K, PV48M)
• Typ: druckminderndes Pilotventil
• Max. Eingangsdruck: 6,9 MPa
• Ausgangsdruckbereich: 0–2,9 MPa
• Bemessungsdurchfluss: PV48K 20 L/min; PV48M 15 L/min
• Betätigung: PV48K Joystick-Typ; PV48M kompakter Joystick

Anwendungen

• Bagger
• Radlader
• Rad-/Schaufellader mit Baggerfunktion
• Raupenlader
• Kippfahrzeuge
• Kettengesteuerte Bohrgeräte / Rammgeräte
• Kräne (Raupe / Geländekrane)
• Teleskoplader
• Forstmaschinen

Technische Daten

• Für die Integration mit mehreren Steuerventilen und verstellbaren Pumpen konzipiert.
• Patentgeschützte Option zur Drehmomentanpassung für individuelle Bedienercharakteristik.
• Typischer OEM-Einsatz in mobilen Hydraulikanlagen; für Montage- und Schnittstellendetails Hersteller konsultieren.
