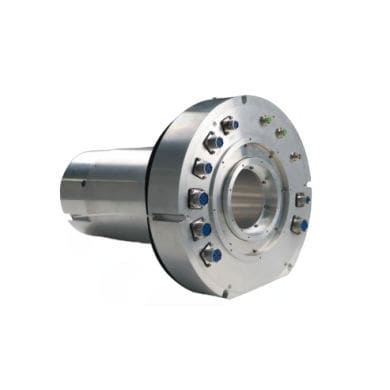

Ethernet-Schleifring DHK105-54

HD-SDIHDMIIndustrie

Übersicht
Dieser integrierte Schleifring dient als präzise elektrische Drehverbindung für schwere rotierende Systeme. Die Einheit vereint 54 Kanäle (Strom, Signal, Industrienetzwerk und Video) in einem Gehäuse, um Kabelverdrehung und Bruch durch wiederholte Rotation zu verhindern. Leistungs-, Signal-, Netzwerk- und Videokanäle sind getrennt angeordnet und isoliert, um Übersprechen zu verringern und eine stabile Datenübertragung bei kontinuierlicher Rotation zu gewährleisten.

Kurzbeschreibung
Modell: DHK105-54
Der integrierte leitfähige Schleifring mit 54 Stromkreisen ist für große rotierende Anlagen konzipiert, die eine kontinuierliche 360°-Übertragung von Strom, Steuersignalen, Industrienetzwerk und Videosignalen erfordern. Er integriert mehrere Schaltungsarten in einer kompakten Drehverbindung. Mit bis zu 40 A je Leistungskreis und Unterstützung für 0–380 V AC/DC, Edelmetallkontakten und geringem statischem Reibmoment eignet er sich für schwere Dreharbeiten, Baumaschinen, marine Systeme und automatisierte Produktionslinien.

Hauptmerkmale

• 54 Kanäle in einer Einheit – integriert: Strom + Signal + Industrienetzwerk + Video
• Hohe Stromübertragung – bis zu 40 A pro Leistungskreis, 0–380 V AC/DC
• Starke Störfestigkeit – unabhängige Anordnung für Signal/Netzwerk/Video, Isolation ≥40 dB
• Stabiler elektrischer Kontakt – Edelmetallkontakte, dynamische Kontaktwiderstandsänderung ≤10 mΩ
• Hohe dielektrische Isolierung – 1000 V AC Dichtungstest bestanden, kein Tracking oder Überschlag
• Niedriges Drehmoment – max. statisches Reibmoment ≤10 N·m
• Robuste Industrieausführung – Gehäuse aus Aluminiumlegierung, Gewicht ≤25 kg, Schutzart IP51
• Großer Betriebstemperaturbereich – -40°C bis +55°C
• Einfache Installation – präziser Montage-Datum, Steckertyp-Ausgang, leitende Dichtung

Typische Anwendungen

• Große Drehplattformen und Schwenkantriebe
• Baumaschinen und schwere Geräte
• Marine- und Deckmaschinen
• Automatisierte Produktionslinien
• Radarteller, Kranrotoren und rotierende Prüfstände

Personalisierungsservice
Anzahl der Stromkreise, Stromstärke, Signaltyp, Steckertyp, Flanschgröße und Ausgangsrichtung können entsprechend der Anlagenanordnung angepasst werden. OEM/ODM-Unterstützung für Systemintegratoren und Maschinenhersteller verfügbar.

Spezifikationen

• Modell: DHK105-54
• Kanäle: 54 (Strom + Signal + Industrienetzwerk + Video)
• Strombelastbarkeit der Leistungskreise: bis zu 40 A pro Kreis
• Spannungsunterstützung: 0–380 V AC/DC
• Kontaktmaterial: Edelmetallkontakte
• Dynamische Kontaktwiderstandsvariation: ≤10 mΩ
• Isolation (Signal/Netzwerk/Video): ≥40 dB
• Dielektrischer Isolierungstest: 1000 V AC bestanden
• Max. statisches Reibmoment: ≤10 N·m
• Gehäuse: Aluminiumlegierung
• Gewicht: ≤25 kg
• Schutzklasse: IP51
• Betriebstemperaturbereich: -40°C bis +55°C
• Installationsmerkmale: präziser Montage-Datum, Steckertyp-Ausgang, leitende Dichtung
• Personalisierung: Anzahl der Stromkreise, Stromstärke, Signaltyp, Steckertyp, Flanschgröße, Ausgangsrichtung; OEM/ODM-Unterstützung
