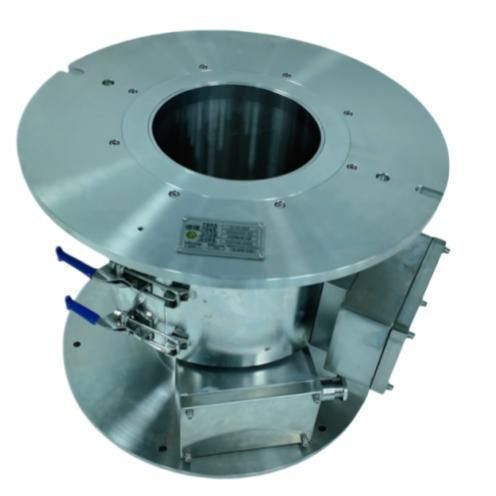

Schleifring für die Erdölindustrie HDC15-29

Industriefür Schwerlastanwendungenaus Edelstahl 304

Kurzbeschreibung
Auch bekannt als explosionsgeschützter Sammelschleifring, ist dieses Produkt ein spezielles leitfähiges Bauelement, entwickelt für explosionsgefährdete Bereiche mit Gas, Kohlenstaub, brennbaren Chemikalien-Dämpfen, brennbarem Staub und anderen Gefahrstoffen. Seine Hauptfunktion besteht darin, elektrische Leistung und Steuersignale während einer kontinuierlichen 360°-Drehung stabil und sicher von stationären auf rotierende Teile zu übertragen und dabei elektrische Funken, die durch Reibung entstehen, vollständig zu isolieren, um Explosionsgefahren zu beseitigen.

Funktionsprinzip

• Leistungsübertragungsprinzip: Geteilte Bauweise mit Stator (stationär) und Rotor (rotierend). Edelmetallbürsten kontaktieren leitfähige Ringe, um während kontinuierlicher Vor-/Rückrotation über 360° eine stabile elektrische Verbindung zu gewährleisten und Kabelverdrehung, Aufwicklung, Leiterbruch und Isolationsschäden zu vermeiden.
• Kernlogik der Explosionssicherheit: Kleine Lichtbögen, die beim Kontakt entstehen, sind vollständig innerhalb eines hochfesten, abgedichteten Explosionsschutzgehäuses eingeschlossen. Passende explosionsgeschützte Kabelverschraubungen verhindern das Eindringen externer Gase und Staubpartikel, verhindern das Entzünden äußerer explosionsfähiger Gemische durch interne Bögen und das Eindringen gefährlicher Medien in die Kammer.

Hauptprobleme bei Verwendung gewöhnlicher Schleifringe in gefährdeten Bergwerksbereichen

• Extrem hohes Explosionsrisiko: Freiliegende Funken gewöhnlicher Schleifringe können Gas-/Kohlenstaub-Gemische im Bergwerk entzünden.
• Häufige Kabelschäden: Wiederholte Hin- und Herdrehungen führen zu Torsionsermüdung der Kabel, Leiterbruch und Rissbildung der Isolierung, was zu Ausfallzeiten und Produktionsverlusten führt.
• Anfälligkeit für Ausfälle in korrosiven Untergrundumgebungen: Staub, Wasserdampf und Salzspritzer beschleunigen Rost und Kontaktoxidation und verursachen instabile Leitfähigkeit und Stromunterbrechungen.
• Instabile elektrische Leistung bei langandauerndem Schwerlastbetrieb: Geringe Verschleißfestigkeit, große Schwankungen im dynamischen Widerstand, Wärmeentwicklung und verstärkte Lichtbögen führen zu Leckagegefahr und Alterung der Isolierung.

Technische Kernvorteile des Modells HDC15-29

• Professionelle druck- bzw. flammgeschützte Struktur geeignet für gefährdete Bereiche von Kohlebergwerken, mit vollständig abgedichteter explosionsgeschützter Kammer und explosionsgeschützten Kabelverschraubungen.
• Unbegrenzte 360°-Rotation durch geteilten Stator/Rotor, montiert im Drehzentrum der Trommel, zur Vermeidung von Kabeltorsionsschäden.
• Gehäuse aus 304-Edelstahl und Schutz gegen Staub/Spritzwasser nach IP56 für hohe Korrosions- und Feuchtigkeitsbeständigkeit.
• Edelmetall-Kontaktbaugruppe für stabile, niederohmige Leitfähigkeit; dynamische Widerstandsschwankung ≤5 mΩ, Spannungsfestigkeit 2000 V AC für 60 s, Isolationswiderstand ≥500 MΩ, geeignet für dauerhaften Schwerlastbetrieb.
• Weiter Betriebstemperaturbereich -40°C bis +85°C mit Komponenten, die auf Hoch-/Niedertemperaturalterung geprüft sind.
• Standardisierte geteilte Verdrahtung für einfache Installation und Wartung; unabhängige Verdrahtungskammern für Stator und Rotor, Standardflanschmontage und TB2510-Anschlussklemmen mit eindeutiger Schaltkreiskennzeichnung.
• Asbestfreie, umweltfreundliche Konstruktion zur Einhaltung bergwerksspezifischer Umweltanforderungen und Verlängerung der Betriebsdauer der Anlage.

Hauptanwendungsbereiche

• Kohle- und Metallbergwerke: unterirdische Kabeltrommeln, offene Grubenrotationswinden, rotierende Bergbauausrüstung, Schachtwinden, unterirdische rotierende Überwachungsgeräte (repräsentatives Modell: HDC15-29).
• Petrochemische Industrie: Offshore-Plattformen, explosionsgeschützte Rührreaktoren, explosionsgeschützte rotierende Fördereinrichtungen, rotierende Inspektionsmechanismen für Öl- und Gasleitungen.
• Staubexplosions-gefährdete Industrien: Getreidereinigungsmaschinen, rotierende Zementanlagen, explosionsgeschützte Verpackungsmaschinen für Pulver.
• Andere Hochrisikoszenarien: explosionsgeschützte Beschichtungsanlagen, hochtemperaturmetallurgische Rotationsmaschinen, rotierende Geräte in entzündlichen/explosiven Lagerbereichen.

Unterschiede zwischen explosionsgeschützten Schleifringen und gewöhnlichen Schleifringen

• Sicherheitsstandards: Explosionsgeschützte Schleifringe erfordern Ex-Zertifizierung; gewöhnliche Schleifringe nicht und sind für Gefahrenbereiche ungeeignet.
• Gehäusestruktur: Explosionsgeschützte Einheiten verwenden hochfeste Edelstahl-Feuerraumgehäuse; gewöhnliche Einheiten verwenden dünne Kohlenstoffstahl- oder Kunststoffgehäuse ohne dichte Feuerraumfähigkeit.
• Leitfähige Kontakte: Explosionsgeschützte Schleifringe verwenden funkenarme Edelmetall-Reibungspaare; gewöhnliche Schleifringe verwenden Standardlegierungen, die kontinuierlich Funken erzeugen.
• Schutzgrad: Explosionsgeschützte Modelle haben mindestens IP54, bergwerksspezifische Modelle erreichen IP56; gewöhnliche Schleifringe haben oft IP20–IP44.
• Anwendbare Umgebungen: Explosionsgeschützte Schleifringe sind für Gas-, Staub-, Korrosions- und starke Temperaturschwankungen ausgelegt; gewöhnliche Schleifringe sind nur für saubere, nicht explosionsgefährdete Werkstattbedingungen geeignet.

Technische Spezifikationen

• Modell: HDC15-29
• Kategorie / Kernindikatoren: Explosionsgeschützter Schleifring für Bergbauanwendungen
• Grundspezifikationen: 20 Kontakte; Nennstrom 10 A pro Kontakt; Nennspannung 380/440 V AC; zulässige Drehzahl 0–50 rpm
• Elektrische Sicherheit: Isolationswiderstand ≥500 MΩ; Spannungsfestigkeit 2000 V AC für 60 s; dynamische Widerstandsschwankung ≤5 mΩ
• Schutz & Materialien: Schutzart IP56; Gehäuse aus 304-Edelstahl; leitfähige Kontakte aus Edelmetall
• Umweltbeständigkeit: Betriebstemperaturbereich –40°C bis +85°C; Umgebungsfeuchte <70%
• Explosionsschutzzubehör: 2 Sätze M32×1.5 explosionsgeschützte Kabelverschraubungen; kompatibel mit Kabeln mit Außendurchmesser ≤24 mm
• Zusätzliche Merkmale: Asbestfrei; geteilte explosionsgeschützte Verdrahtungskammer; Standardflanschmontage; bergwerksspezifische Explosionsschutz-Zertifizierung
• Installationshinweise: Referenzkreisdurchmesser der Standardflanschmontage 500 ±0.1 mm; Außendurchmesser der Montage 550 mm; standardisierte TB2510-Anschlussklemmen mit eindeutiger Schaltkreiskennzeichnung
