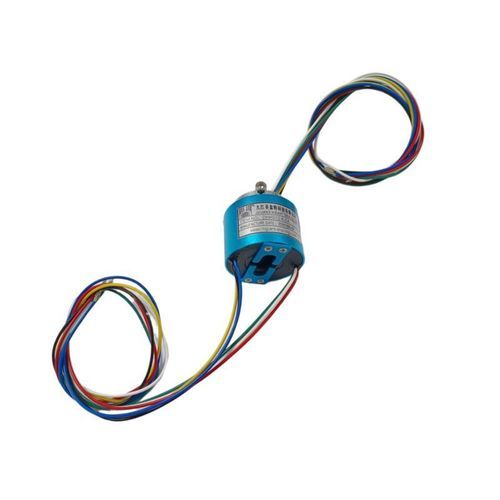

Durchgangsbohrungs-Schleifring DHK012-6-5A

für Videoüberwachungsanwendungfür Industrieanwendungenfür Drehtisch

Kurzbeschreibung
Unser 12 mm Durchgangs-Schleifring (Modell: DHK012-6-5A) gewährleistet zuverlässige Energie- und Signalübertragung in einem kompakten Gehäuse mit 35 mm Außendurchmesser. Mit 6 unabhängigen Leitern für 0–5A und 0–240V, Gold-auf-Gold-Kontakten und Kupferlegierungsringen ist er für industrielle Automation, Verpackungsmaschinen, CCTV-Drehteller und Prüfstände ausgelegt.

Wesentliche Spezifikationen

• Abmessungen: Bohrung 12 mm × Außendurchmesser 35 mm
• Leiter: 6 Ringe, 0–5A pro Ring, 0–240V AC/DC
• Kontaktsystem: Gold-zu-Gold-Kontakte; Ringe aus Kupferlegierung (Ag≥1um Beschichtung)
• Leistung: bis 250 U/min; Betriebstemperatur -30°C ~ +80°C
• Schutz: IP51
• Typische Einsatzbereiche: Automation, CCTV, Verpackung, Drehteller

Hauptmerkmale

• Platzsparendes Design: 12 mm Bohrung und 35 mm Außendurchmesser für einfache Integration in Wellen oder konzentrische Baugruppen
• Stabile elektrische Leistung: 6 unabhängige Leiter unterstützen 0–5A und 0–240V AC/DC mit sehr niedrigem Kontaktwiderstand (Statisch <0.005Ω, Dynamisch <0.01Ω)
• Hochwertiges Kontaktsystem: Gold-zu-Gold-Kontakte für geringes elektrisches Rauschen und lange Lebensdauer gegenüber Kohlebürsten
• Hochwertige Leitungsringe: Kupferlegierungsbasis mit Edelmetallbeschichtung (Ag≥1um, Ra<0.4) für Leitfähigkeit und Korrosionsbeständigkeit
• Robuster Betriebsbereich: Dauerrotation bis 250 U/min und zuverlässiger Betrieb von -30°C bis +80°C
• Sicherheit & Isolierung: Isolationswiderstand 500MΩ @ 500VDC; Durchschlagfestigkeit 500V@50Hz, 60s kein Durchschlag
• Schutzklasse: IP51 — grundlegender Schutz für den Innenbereich (nicht vollständig wasserdicht)

Technische Spezifikationen (Tabelle)
Parameter — Spezifikation
Bohrung (Lochgröße) — 12 mm
Außendurchmesser — 35 mm
Anzahl der Leiter — 6 Ringe
Strombelastbarkeit — 0–5A pro Ring
Spannungsfestigkeit — 0–240V AC/DC (Betriebsspannung 220VAC)
Kontaktmaterial — Gold-zu-Gold
Ringmaterial — Kupferlegierung + Edelmetallbeschichtung (Ag≥1um, Ra<0.4)
Variation Kontaktwiderstand — Statisch <0.005Ω, Dynamisch <0.01Ω
Isolationswiderstand — 500MΩ @500VDC (25°±5, RH <85%)
Durchschlagfestigkeit — 500V@50Hz, 60s kein Durchschlag (25°±5, RH <85%)
Betriebstemperatur — -30°C ~ +80°C
Drehzahl — Bis zu 250 U/min
Schutzklasse — IP51

Typische Anwendungen

• Drehtische und Indiziergeräte
• Verpackungs- und Abfüllmaschinen
• CCTV-Drehteller und Überwachungssysteme
• Automatisierte Produktionslinien
• Laborprüfstände und rotative Sensoren
• Blattverstellung von Windturbinen (Niedersignale)

Individualisierung & OEM-Service

• Konfigurierbare Leiteranzahl (2–72)
• Mischbetrieb Leistung + Signal (Ethernet, USB, Encoder, Thermoelement)
• Optionen für höhere Drehzahlen (bis 3000 U/min) und höhere IP-Werte (IP65/IP67)
• Spezielle Kabellängen oder Steckverbinder; technische Zeichnungen auf Anfrage

Warum uns wählen

• 12 Monate Garantie auf alle Schleifringe
• Strenge Qualitätskontrolle mit 100% elektrischer Prüfung vor Versand
• Schnelle Lieferzeit: 3–7 Tage Standard, 7–15 Tage für Sonderanfertigungen
• MOQ: 1 Stück — Musterbestellungen willkommen
