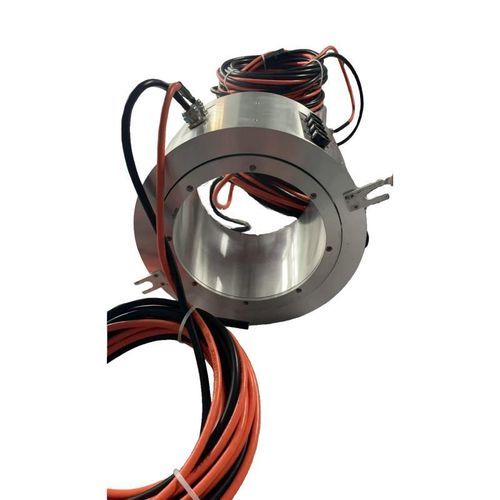

Schleifring / 100 Mbps DHK152-8

hybridEthernetmit Durchgangsbohrung

Produktübersicht
Der 152 mm Durchgangs-Ethernet-Schleifring ist eine leistungsfähige Hybridlösung für schwere rotierende Systeme. Er vereint 3 Stromkreise mit 5A und 5 Ethernet-Kreise 100M in einer kompakten Einheit, verhindert Kabelverdrillung und gewährleistet zuverlässige Datenübertragung.

Hauptmerkmale

• Großer Durchgang: 152 mm (6,0 Zoll) Innendurchmesser zum Durchführen von Wellen, Kabeln oder Druckluftleitungen.
• Hybride Übertragung: Integration von Strom (J201 Kohlebürsten) und Ethernet (silberne Bürsten) ohne Signalstörungen.
• Hohe Drehzahl und lange Lebensdauer: Unterstützt bis zu 1000 U/min mit einer Auslegungslebensdauer von 520.000.000 Umdrehungen.
• Materialien: Gehäuse aus Aluminiumlegierung, Ringe aus Kupferlegierung (versilbert für Ethernet) für Dauerhaftigkeit und stabilen Kontakt.
• Anpassbar: Leiterlängen, Steckverbinder (z. B. RJ45) und Schaltungs-Konfigurationen nach Anforderung.

Anwendungen

• Industrielle Automatisierung und Robotik (Drehtische, Roboterarme)
• Windkraftanlagen und Schwermaschinen
• Medizinische CT-Scanner und Hochgeschwindigkeits-Prüfstände
• Radarantennen, Panoramakameras und Überwachungssysteme
• Beliebige Anwendung, die gleichzeitig Strom und Hochgeschwindigkeitsdaten über eine rotierende Schnittstelle benötigt

Technische Daten / Spezifikationen

• Model / Reference: DHK152-8
• Kreise: 8 (3 Power + 5 Ethernet)
• Nennstrom: Power 3 x 5 A; Ethernet-Leitungen 5 x 5 A
• Nennspannung: 0 bis 24 V AC/DC
• Isolationswiderstand: 1500 MΩ bei 1000 V DC
• Durchschlagfestigkeit: 1500 V AC bei 50 Hz, 60 s, 2 mA
• Dynamische Widerstandsvariation: max. 50 mΩ
• Betriebsgeschwindigkeit: 0 bis 1000 U/min
• Betriebstemperatur: -20 bis 80 °C
• Betriebsfeuchte: < 70%
• Gehäusematerial: Aluminiumlegierung
• Bürstenmaterial: J201 Kohlebürsten für Strom; Silberbürsten für Ethernet
• Ringmaterial: Kupferlegierung für Strom; Kupferlegierung versilbert für Ethernet
• Leiterlänge: innen 4000 ±100 mm; außen 5000 ±100 mm
• Abmessungen: Innendurchmesser 152 mm; Außendurchmesser 230 mm; Gesamtlänge 137 mm
