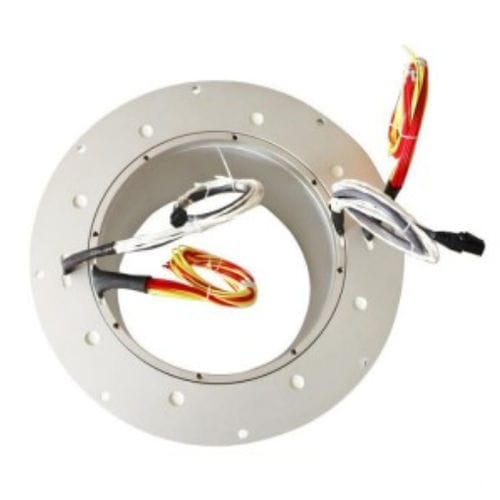

Ethernet-Schleifring DHK242-60

100 Mbpsmit Durchgangsbohrungfür die Erdölindustrie

Kurzbeschreibung
DHK242-60 Serie: Durchbohr-Schleifring mit 242 mm Innenbohrung für 360° Dauerrotation. Monoblock-Gehäuse aus Aluminiumlegierung, konfigurierbare Schaltungs- und Schutzoptionen.

Bohrungsdaten

• Innenbohrungsdurchmesser: 242 mm
• Kompatible Systeme: rotierende elektromechanische Systeme, die eine 242 mm Bohrung erfordern

Leistungsring-Parameter

• Nennstrom pro Kreis (Beispiel): 20 A
• Typisch maximale Anzahl Leistungskreise (Beispiel): 48 Kreise

Signalring-Parameter

• Nennstrom pro Kreis (Beispiel): 5 A
• Typisch maximale Anzahl Signalkreise (Beispiel): 96 Kreise

Hauptfunktion
Unterstützt 360° Dauerrotation zur Übertragung von:

• Elektrischer Energie
• Steuer- und Datensignalen

Typische Anwendungen

• Automatisierte industrielle Steuerungssysteme
• Automatisierte Energieübertragungssysteme
• Be- und Entlade-Roboter
• Automatische Maschinen und Verpackungsanlagen
• Kabeltrommeln und industrielle Drehtische
• Roboter und Drehzahlsensoren
• Anzeigeeinrichtungen
• Medizinische und pharmazeutische Geräte
• CNC-Werkzeugmaschinen und Markiermaschinen

Produktübersicht / Zusätzliche Hinweise
Der DHK242-60 ist ein Durchbohr-Schleifring der DHK Großbohrungsserie mit monolithischem Gehäuse aus Aluminiumlegierung. Typische Maße und Optionen: Innen-Ø 242 mm, Außen-Ø ≈308 mm, üblicher Gesamtanschluss 60 Kanäle. Unterstützt Signalanschlüsse (z. B. 2 A) und verschiedene Leistungswerte (z. B. 10 A, 15 A, 20 A, 30 A). Beispielhafte Betriebs-Spannungen: 24 V–380 V; kundenspezifisch bis 1000 V möglich. Schutzart anpassbar (z. B. bis IP65/IP68).

Produktbezeichnung
Typische Namensaufteilung: DH (elektrischer Schleifring) K (Durchbohrung) 242 (Bohrungs-Ø in mm) - 60 (Gesamtanzahl der Kreise). Zusätzliche Kennzeichnungen können Kabel­länge, Steckverbinder oder Montagevarianten kennzeichnen.

Technische Daten

• Anzahl der Kreise: 60 (Beispiel)
• Nennstromoptionen: 2 A, 5 A, 10 A, 15 A, 20 A
• Nennspannung: 0–240 VAC/VDC (Beispiele aus der technischen Tabelle)
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Änderung des dynamischen Übergangswiderstands: ≤10 mΩ
• Kontaktmaterial: Edelmetalle
• Gehäusematerial: Aluminiumlegierung
• Anschlussleitungen: farbiges PTFE, Länge 500 mm ±20 mm
• Betriebsgeschwindigkeit (allgemein): 0–600 U/min (z. B. allgemein 0–200 U/min; industriell 300–1000 U/min)
• Betriebslebensdauer (Beispiele): allgemein ≈20 Millionen Umdrehungen; industriell ≈60 Millionen Umdrehungen
• Betriebstemperatur: -40 °C bis +65 °C
• Betriebsfeuchte: ≤70%
• Schutzart (Beisp./Standard): IP54 (anpassbar bis IP65/IP68)
