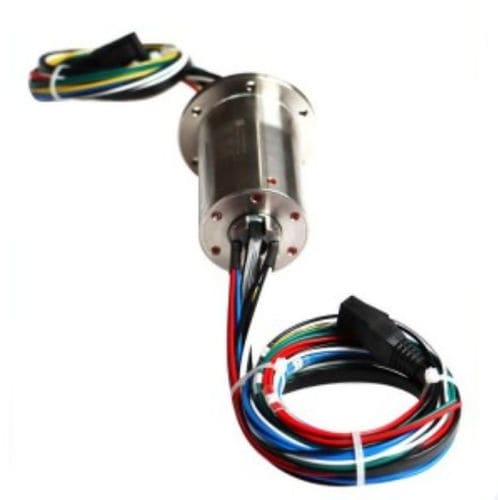

Lichtleiter-Schleifring DHK010

elektrischhybridmit Durchgangsbohrung

Kurzbeschreibung

• Kompakter Durchgangs-Schleifring zur kontinuierlichen 360°-Übertragung von Leistung und gemischten Signalen.
• Modell DHK010-16-002 mit 10 mm Innenbohrung und Flansch-Montageoption.
• Multipunkt-Kontakt mit Edelmetallbürsten; goldplattierte Ringe und goldplattierte Legierungsbürsten.
• Unterstützt gemischte Signal- und Leistungsübertragung; Leiteranzahl, Stromstärke und Spannung konfigurierbar.

Serie / Überblick
Die DHK Mini-Innenloch-Serie unterstützt Standard- und Sonder-Innendurchmesser von 3–500 mm und Außendurchmesser 10–800 mm. Die DHK010-16-002 kombiniert eine 10 mm Durchgangsbohrung, gemischte Signal-/Leistungsübertragung, eine Standardoption von 2 A pro Ring und bis zu 16 Ringe. Gehäuse: Aluminiumlegierung (technischer Kunststoff oder Edelstahl optional). Entwickelt für stabile Energie- und Signalübertragung in elektromechanischen Systemen mit kontinuierlicher Rotation. Kann mit Gas-/Flüssigkeitsdrehverbindungen oder faseroptischen Schleifringen zu hybriden Mehrfunktionslösungen integriert werden.

Typische Anwendungen

• Wickelmaschinen
• Laser-Scanner
• Inspektionskameras in Rohrleitungen
• Messe- und Displayausrüstung
• Verkaufsautomaten und Lebensmittelgeräte
• CCD Sichtprüfsysteme
• Intelligente Vision-Systeme
• Automatisierte Montageanlagen
• Rotierende LED-Beleuchtung
• Etikettiermaschinen
• Laborgeräte
• Biologische Prüfgeräte
• Jedes Gerät, das kontinuierliche 360°-Drehung mit Energie- und Signalübertragung benötigt

Produktbezeichnung

• Produkttyp: DH — elektrischer Schleifring
• Montageart: K — Durchgangsbohrung
• Bohrungsdurchmesser: 10 mm
• Gesamtzahl der Kreise: bis zu 16
• Bemessungsstrom pro Kreis: standard 2 A (Optionen: 2 A, 5 A, 10 A, 15 A, 20 A)
• Identifikationssuffix: -XXX unterscheidet Spezifikationen desselben Modells

Produktklassen
Allgemein — Betriebsdrehzahl: 0–200 U/min — Lebensdauer: 20 Mio. Umdrehungen
Industrie — Betriebsdrehzahl: 300–1000 U/min — Lebensdauer: 60 Mio. Umdrehungen

Technische Parameter (Zusammenfassung)

• Anzahl der Ringe: bis zu 16
• Bemessungsstrom-Optionen: 2 A, 5 A, 10 A, 15 A, 20 A pro Kreis
• Bemessungsspannung: 0–240 VAC/VDC
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Durchschlagfestigkeit: 1500 VAC @ 50 Hz, 60 s (2 mA)
• Dynamische Widerstandsänderung: < 10 mΩ
• Betriebsgeschwindigkeit: 0–600 U/min (bis 1000 U/min für Industrieklasse)
• Betriebstemperatur: -40 °C bis +65 °C
• Arbeitsfeuchte: ≤70%
• Schutzart: IP54
• Gehäusematerial: Aluminiumlegierung (technischer Kunststoff oder Edelstahl optional)
• Kontaktmaterial: Edelmetalle (goldplattierte Ringe und goldplattierte Legierungsbürsten)
• Anschlussdrähte: farbiges Teflon, Länge 500 mm ±20 mm
