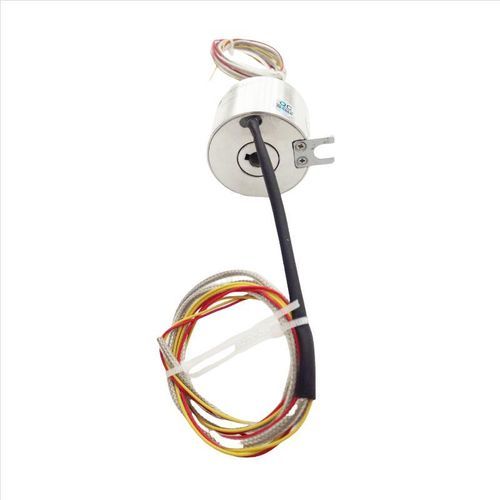

Elektrischer Schleifring DHK008-5

mit DurchgangsbohrungDurchgangsbohrungfür Industrieanwendungen

Kurzbeschreibung

• DHK-Serie Mini-Durchführungs-Schleifringe zur Übertragung von Signalen, Niedrig-/Hochströmen und Spannungen durch eine zentrale Bohrung
• Entwickelt für die Durchführung von Leitungen, Kabeln, Flüssigkeiten oder rotierenden Wellen bei gleichzeitiger elektrischer Kontaktierung
• Mehrpunkt-Kontakt mit Edelmetallbürsten für geringe Reibung und stabile elektrische Verbindung
• Bohrungsdurchmesser: 8 mm (Modell DHK008-5)
• Goldplattierte Ringe mit goldplattierten Legierungsbürsten; unterstützt gemischte Signal- und Leistungsübertragung
• Vollständig anpassbar (Anzahl Kreise, Strom, Spannung, Gehäusematerial, Leitungslänge); kein Lagerbestand

Produktdetails

• Serie: DHK Mini-Innenloch (Durchführungs-Schleifringe)
• Standard-ID: 3–500 mm; OD: 10–800 mm (kundenspezifische Größen verfügbar)
• Modell DHK008-5: 8 mm Bohrung für rotierende elektromechanische Systeme, die einen zentralen Durchtritt benötigen
• Typische Konfiguration: 8 Ringe; Beispielstrom pro Ring: 2 A (konfigurierbar)
• Gehäuse Standard: Aluminiumlegierung; Optionen: technische Kunststoffe oder Edelstahl
• Kann mit Faseroptik-, Flüssig- oder Pneumatik-Drehverbindungen zu hybriden Lösungen kombiniert werden

Typische Anwendungen

• Wickelmaschinen und rotierende Antriebe
• Laserscanner und Bildgebungssysteme
• Rohrinspektionskameras und Bohrgeräte
• Dreheinrichtungen für Ausstellungen und Displays
• Verkaufs- und Lebensmittelautomaten
• CCD-Inspektionssysteme und industrielle Bildverarbeitung
• Automatische Montage- und Indexiermaschinen
• Drehbare LED-Beleuchtung, Etikettier- und Kennzeichnungsanlagen
• Laborgeräte und biologische Prüfgeräte
• Jede Anwendung, die eine 360°-Übertragung von Strom/Signalen durch eine zentrale Bohrung erfordert

Produktbenennung

• DH = elektrische Schleifringserie
• K = Durchgangs-/Innenloch-Befestigung
• Die Zahlenangabe bezeichnet den Bohrungsdurchmesser (z. B. 008 = 8 mm)
• Der Suffix kennzeichnet die Gesamtanzahl der Kreise (z. B. -5); zusätzliche Kennnummern können Kabellänge, Steckertyp oder Montagevariante unterscheiden
• Der Nennstrom kann pro Kreis angegeben werden, wenn unterschiedliche Kreise verwendet werden

Technische Parameter DHK008-5
Produktklassen:
Allgemein — Drehzahl: 0–200 U/min — Lebensdauer: 20 Mio. Umdrehungen
Industrie — Drehzahl: 300–1000 U/min — Lebensdauer: 60 Mio. Umdrehungen

Technische Parameter:

• Anzahl der Ringe: 8 (Beispiel)
• Betriebstemperatur: -40°C bis +65°C
• Auswahl Nennstrom: 2 A, 5 A, 10 A, 15 A, 20 A (wählbar)
• Betriebsfeuchte: ≤70%
• Nennspannung: 0–240 VAC/VDC
• Schutzart: IP54
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s
• Kontaktmaterial: Edelmetalle (goldplattiert)
• Dynamische Kontaktwiderstandsänderung: ≤10 mΩ
• Gehäusematerial: Aluminiumlegierung (Optionen: technische Kunststoffe, Edelstahl)
• Anschlussleitungen: farbiges Teflon; Standardlänge 500 mm ±20 mm
• Betriebsgeschwindigkeit: allgemein 0–600 U/min; industriell bis zu 1000 U/min
• Individualisierung: Anzahl Kreise, Ströme, Spannungen, Gehäusematerial und hybride Integration möglich

Technische Spezifikationen

• Modell: DHK008-5
• Bohrungsdurchmesser: 8 mm
• Anzahl Ringe: 8 (Beispiel)
• Nennstromoptionen: 2–20 A pro Ring
• Nennspannung: 0–240 VAC/VDC
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s
• Kontaktmaterial: goldplattierte Ringe und goldplattierte Legierungsbürsten
• Dynamische Widerstandsänderung: ≤10 mΩ
• Betriebstemperatur: -40°C bis +65°C
• Schutzklasse: IP54
• Gehäuse: Aluminiumlegierung (Optionen auf Anfrage)
• Anschlusslänge: 500 mm ±20 mm
• Personalisierungsoptionen: Kreise, Ströme, Spannungen, Gehäusematerial, Integration Faser/Flüssigkeit/Pneumatik
