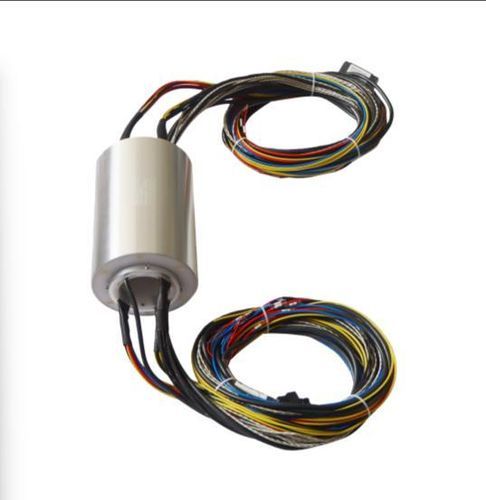

Lichtleiter-Schleifring DHK070-53

Ethernethydraulischpneumatisch

Kurzbeschreibung
Der DHK070-53 ist ein Durchgangs-Schleifring mit 53 Leitern von Jiujiang Ingiant Technology Co., Ltd. und verfügt über eine Innenbohrung von 70 mm. Er ist für kontinuierliche 360°-Drehungen ausgelegt und ermöglicht die gemischte Übertragung von Leistung und Signalen, während Wellen, Rohrleitungen oder andere Bauteile durch die zentrale Bohrung geführt werden können.

Kernspezifikationen
Modelldefinition: DHK = Durchgangs-Schleifring; 070 = Innenbohrungsdurchmesser 70 mm; 53 = 53 unabhängige Leiter
Abmessungen & Gewicht: Innenbohrung 70 mm; Standard-Außendurchmesser 145 mm; Länge abhängig von Leiteranzahl; Gewicht 7,15 kg; Montage: Wellen- oder Flanschmontage

Elektrische Parameter (anpassbar)

• Nennstrom (pro Leiter): wählbar 2 A / 5 A / 10 A / 15 A / 20 A / 25 A
• Nennspannung: 380 VAC / 240 VDC
• Kontaktmaterial: Gold-Gold Mehrpunkt-Faserbürste, geringe dynamische Widerstandsschwankung <10 mΩ, wartungsfrei
• Isolationswiderstand: ≥1000 MΩ (500 VDC)
• Dielektrische Festigkeit: 1500 VAC, 60 s, 2 mA

Umgebungs- & Dreh-Spezifikationen
Betriebstemperatur: -40 °C bis +65 °C; max. Luftfeuchte: <70%; Standarddrehzahl: 1000 rpm; Schutzart: IP54 (auf IP65/IP67 aufrüstbar)

Übertragungskapazität
Fähig zur gemischten Übertragung von Leistung, analogen/digitalen Signalen und Feldbussen (CANbus / Profinet / Ethernet). Integration mit pneumatischen, hydraulischen und faseroptischen Kanälen möglich.

Aufbau & Eigenschaften

• Gehäuse aus Aluminiumlegierung mit integrierter Präzisionsstruktur für vereinfachte Montage
• Mehrpunkt-Feinkontakt-Bürstentechnologie für geringe Reibung, geringes Drehmoment und zuverlässigen Kontakt
• Verwicklungsfreie Führung zur Trennung rotierender und stationärer Anschlüsse
• Anpassbar: Strom pro Leiter, Steckertyp (Aviation-Stecker / Klemme / Anschlusskabel), Ausgangsrichtung und Flansch

Typische Anwendungen

• Industrieroboter
• Drehtische und Indexiertische
• Verpackungsmaschinen
• Medizinische Geräte
• Radar- und Antennensysteme
• Solar- und Wind-Tracking-Systeme

Technische Daten

• Modell: DHK070-53
• Innenbohrungsdurchmesser: 70 mm
• Standard-Außendurchmesser: 145 mm
• Anzahl Leiter: 53 unabhängige Leiter (anpassbar)
• Gewicht: 7,15 kg
• Montage: Wellenmontage / Flanschmontage
• Nennstrom (pro Leiter): 2 / 5 / 10 / 15 / 20 / 25 A (optional)
• Nennspannung: 380 VAC / 240 VDC
• Kontaktmaterial: Gold-Gold Mehrpunkt-Faserbürste
• Dynamische Widerstandsschwankung: <10 mΩ
• Isolationswiderstand: ≥1000 MΩ (500 VDC)
• Dielektrische Festigkeit: 1500 VAC, 60 s, 2 mA
• Betriebstemperaturbereich: -40 °C bis +65 °C
• Max. Luftfeuchte: <70%
• Standarddrehzahl: 1000 rpm
• Schutzart: IP54 (aufrüstbar auf IP65 / IP67)
• Übertragungsarten: Leistung, analoge/digitale Signale, Feldbusse (CANbus / Profinet / Ethernet); integrierbar mit pneumatischen/hydraulischen/faseroptischen Kanälen
