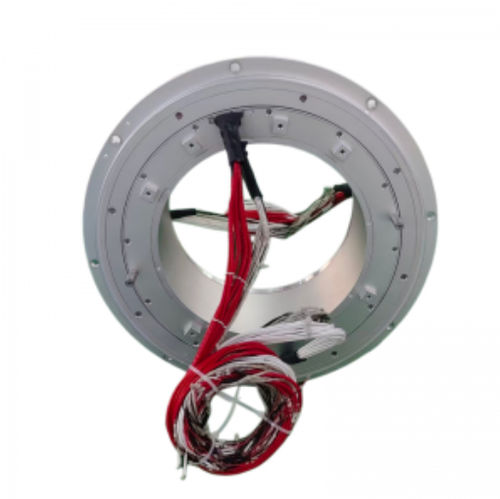

RS-422-Schleifring DHK190-50

Durchgangsbohrungfür Windkraftanlagefür medizinische Geräte

Kurzbeschreibung
Ingiant DHK190-50 ist ein großbohriger Durchführungs-Schleifring mit Innenbohrung 190 mm und Außendurchmesser 300 mm. Er bietet 50 Kontakte (8×20A/54V, 12×10A/54V und 30×RS422) für kombinierte Leistungs- und RS422-Signalübertragung in rotierenden Plattformen. Schutzart IP51, Einsatztemperatur -40 °C bis +65 °C, ausgelegt für anspruchsvolle industrielle, luftfahrt- und verteidigungsbezogene Anwendungen.

Produktübersicht
Der DHK190-50 vereint Leistungs- und RS422-Signalkanäle in einem kompakten Durchführungsdesign, das den Durchgang von Zentralachsen, Verkabelung oder Leitungen ermöglicht. Er unterstützt kontinuierliche Drehzahlen bis 100 U/min und verwendet Gold‑auf‑Gold-Kontakte sowie ein Gehäuse aus Aluminiumlegierung für stabile elektrische Leistung und geringeren Verschleiß.

Wesentliche Spezifikationen

• Bohrungsgröße: Ø190 mm
• Außendurchmesser: Ø300 mm
• Gesamtanzahl Kontakte: 50 (8×20A/54V, 12×10A/54V, 30×RS422)
• Drehzahlbereich: 0–100 U/min
• Schutzart: IP51
• Dynamischer Übergangswiderstand: ≤ 10 mΩ
• Isolationswiderstand: ≥ 500 MΩ bei 500 VDC
• Betriebstemperatur: -40 °C bis +65 °C
• Gehäusematerial: Aluminiumlegierung
• Kontaktmaterial: Gold‑auf‑Gold

Kernvorteile

• Große Durchgangsbohrung (Ø190 mm) für einfache Integration mit Zentralachsen, Verkabelung oder Fluid-/Gasleitungen.
• Hybride Übertragung von Leistung und RS422 ermöglicht gleichzeitige Versorgung mit hohen Strömen und stabile Datenübertragung.
• Materialien und Temperaturbereich geeignet für militärische Einsätze, gewährleisten zuverlässigen Betrieb in rauen Umgebungen.
• Geringer Wartungsaufwand durch präzisionsgearbeitetes Aluminiumgehäuse und fortschrittliche Bürsten-/Kontakttechnik, reduziert Ausfallzeiten und Wartungskosten.

Typische Anwendungen

• Luftfahrt & Verteidigung: Radarsysteme, UAVs, Satellitenkommunikation, fahrzeugmontierte Plattformen.
• Industrielle Automatisierung: Windturbinen, Verpackungsmaschinen, Industrieroboter, Drehtische.
• Spezialausrüstung: Überwachungsplattformen, rotierende medizinische Geräte, fahrzeugmontierte optoelektronische Systeme.

Technische Daten

• Modell: DHK190-50
• Bohrung (Innenø): 190 mm
• Außendurchmesser: 300 mm
• Schaltungskonfiguration: 8×20A/54V, 12×10A/54V, 30×RS422
• Max. Drehzahl: bis 100 U/min (kontinuierlich)
• Schutzklasse: IP51
• Dynamischer Übergangswiderstand: ≤ 10 mΩ
• Isolationswiderstand: ≥ 500 MΩ bei 500 VDC
• Betriebstemperaturbereich: -40 °C bis +65 °C
• Gehäuse: Aluminiumlegierung
• Kontaktmaterial: Gold‑auf‑Gold
