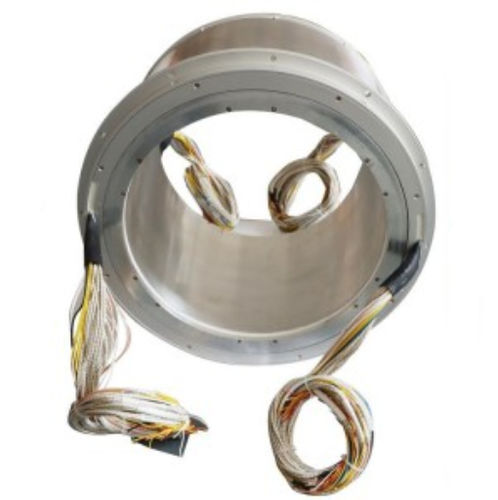

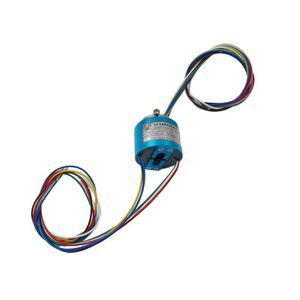

Hohlwellenschleifring DHK310

Durchgangsbohrungfür KabeltrommelIndustrie

Kurzbeschreibung

• DHK310-Serie: leitfähige Schleifringe mit großem Innenloch / Hohlwelle.
• Standard-Einzelstück-Präzisions-Schleifring mit 310 mm Durchgangsbohrung (geeignet für Wellen ≤ 310 mm; Hülsenadapter für kleinere Bohrungen verfügbar).
• Maßanfertigung; unterstützt gemischte Leistungs- und Signalkreise.
• Goldplattierte Ringe und Legierungsbürsten verfügbar; verschiedene Strom- und Spannungsoptionen.

Produktdetail
Die DHK310-78 Serie von Hohlwellen-Schleifringen ist für rotierende elektromechanische Systeme mit einem Innenloch von 310 mm ausgelegt. Sie ermöglichen die kontinuierliche 360°-Übertragung von Leistung und Signalen für automatisierte industrielle Steuerungen, rotierende Übertragungssysteme und intelligente Beladeroboter.

Die typische Nennlast für Leistungsringe beträgt 20 A pro Ring (bis zu 48 Ringe) und für Signalleitungen 5 A pro Ring (bis zu 96 Ringe). Als Gehäusematerial werden Aluminiumlegierungen genannt; einige Hohlwellenvarianten verwenden Edelstahl. Das Produkt unterstützt kundenspezifische Konfigurationen von Leiterzahlen, Nennströmen und Anschlussoptionen.

Typische Anwendungen

• Automatikmaschinen
• Kabeltrommeln und Aufwickler
• Roboter und Drehungssensoren
• Display- und Bildgebungsgeräte
• Verpackungsmaschinen
• Industrielle Drehteller
• Medizin- und Pharmageräte
• Markiermaschinen
• Füllmaschinen
• CNC-Werkzeugmaschinen

Produktkennzeichnung
(1) Produkttyp: DH — elektrischer Schleifring.
(2) Montageart: K — Durchgangsbohrung.
(3) Durchgangsbohrungsdurchmesser: 310 mm für diese Serie.
(4) Gesamtleiterzahl: konfigurierbar nach Auftrag.
(5) Nennstrom: jeweils angegeben; mehrere Optionen verfügbar.
(6) Identifikation: Suffix -XXX kann Kabellänge, Stecker oder Montagevarianten kennzeichnen.

Produktklasse & Lebensdauer

• Allgemein — Betriebsdrehzahl 0–200 rpm — Lebensdauer ~20 Mio. Umdrehungen
• Industriell — Betriebsdrehzahl 300–1000 rpm — Lebensdauer ~60 Mio. Umdrehungen

Technische Parameter
Elektrisch

• Anzahl Ringe: kundenspezifisch
• Nennstrom-Optionen: 2 A, 5 A, 10 A, 15 A, 20 A
• Nennspannung: 0–240 VAC/VDC
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Dynamische Kontaktwiderstandsänderung: ≤ 10 mΩ

Mechanisch / Umwelt

• Betriebsgeschwindigkeit: 0–600 rpm (industrielle Ausführung bis 1000 rpm)
• Betriebstemperatur: -40 °C bis +65 °C
• Betriebsfeuchte: ≤70%
• Schutzart: IP54
• Gehäusematerial: Aluminiumlegierung (einige Varianten Edelstahl)
• Kontaktmaterial elektrisch: Edelmetalle; Goldplattierung optional
• Anschlussleitungen: farbiges Teflon; Standardlänge 500 mm + 20 mm

Hinweise

• Typische Belastung Leistungsring: 20 A pro Ring (max. 48 Ringe).
• Typische Belastung Signalring: 5 A pro Ring (max. 96 Ringe).
• Hülsenadapter kann für Bohrungen unterhalb des Nennmaßes geliefert werden, um kleinere Wellen aufzunehmen.
• Produkt anpassbar: Leiterzahl, Strom-/Spannungswerte, Steckverbinder und Montageoptionen auf Anfrage.

Technische Spezifikationen

• Modell / Serie: DHK310
• Durchgangsbohrung (Innenloch): 310 mm (Standard)
• Anzahl Ringe: konfigurierbar
• Nennstrom-Optionen: 2 A, 5 A, 10 A, 15 A, 20 A
• Nennspannung: 0–240 VAC/VDC
• Typische Leistungsring-Bewertung: 20 A pro Ring (max. 48)
• Typische Signalring-Bewertung: 5 A pro Ring (max. 96)
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Dynamische Änderung des Kontaktwiderstands: ≤ 10 mΩ
• Betriebsgeschwindigkeit: 0–600 rpm (industriell bis 1000 rpm)
• Betriebstemperatur: -40 °C bis +65 °C
• Betriebsfeuchte: ≤70%
• Schutzart: IP54
• Gehäusematerial: Aluminiumlegierung (einige Hohlwellenvarianten Edelstahl)
• Kontaktmaterial: Edelmetalle; Goldplattierung optional
• Anschlussleitungen: Teflon farbig; Standardlänge 500 mm + 20 mm
• Personalisierungsoptionen: Hülsenadapter, Leiterzahl, Steckverbinder, Kabellänge und Montageoptionen
