Schleifring für Telekommunikationsnetz

für Radarantennenfür PrüfständeAluminium

Kurzbeschreibung

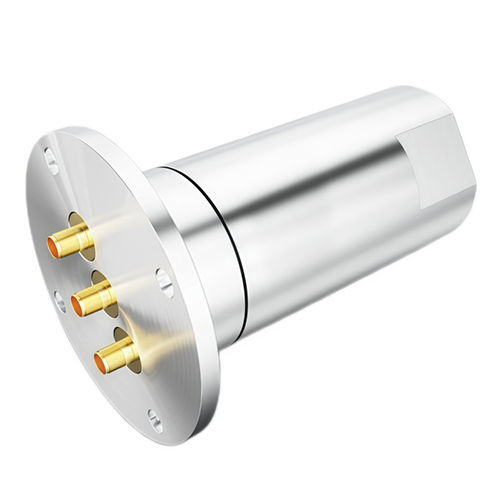

Plattform eines mittel‑frequenten Schleifrings (Handelsname: Ingiant Medium Frequency Slip-Ring) mit drei unabhängigen 50Ω RF‑Kanälen für 1–5,25 GHz. Standardausführung: SMA‑F Anschlüsse, 10 W mittlere Leistung pro Kanal, Einfügungsdämpfung ≤1,2 dB, Isolation ≥50 dB, Phasenstabilität ±2° bis ±4°. Einsatzbereich: -40°C bis +70°C; IP51; Mindestlebensdauer 5 Mio. Umdrehungen bei bis zu 30 U/min.

Produktüberblick
Der Schleifring bewahrt die RF‑Signalqualität (Einfügungsdämpfung, VSWR, Isolation, Phase) über kontinuierliche 360°‑Rotation und verhindert Kabelverdrehung, wodurch zuverlässige rotierende RF‑Schnittstellen für Antennenpedestale, Radar, Prüfstände und andere Mikrowellen‑Drehsysteme ermöglicht werden.

Vollständige Parameterübersicht

• Kanäle: 3 unabhängige 50Ω Kanalwege (Standard)
• Anschlusstyp (Standard): SMA‑F (50Ω)
• Frequenzbereich (Standard): 1 – 5,25 GHz
• Mittlere Leistung (pro Kanal, max): 10 W CW
• VSWR (max): CH1 1,5; CH2/CH3 1,6
• VSWR‑Variation (max): CH1 0,1 dB; CH2/CH3 0,2 dB
• Einfügungsdämpfung (max): CH1 1,0 dB; CH2/CH3 1,2 dB
• Variation Einfügungsdämpfung (max): CH1 0,3 dB; CH2 0,15 dB; CH3 0,3 dB
• Isolation (min): ≥50 dB zwischen Kanälen
• Phasenstabilität (max): ±2° bis ±4° je nach Kanal

Mechanische & umweltbezogene Parameter

• Maximale Drehzahl: 30 U/min (Standard)
• Betriebslebensdauer (min): 5.000.000 Umdrehungen
• Maximales Drehmoment: 0,6 N·m bei Raumtemperatur
• Betriebstemperatur: -40°C bis +70°C
• Lagerungstemperatur: -50°C bis +85°C
• Relative Luftfeuchte (max): 95%
• Schutzart: IP51 (höhere Schutzart auf Anfrage)
• Gehäusematerial: Aluminiumlegierung mit leitfähiger Oxidation

Ingenieurtechnische Interpretation der Schlüsselparameter

• Frequenzbereich: Deckt L‑Band, S‑Band und unteren C‑Band‑Bereich ab; Plattform kann bis DC–18/26,5/40 GHz ausgelegt werden.
• Leistung: 10 W CW pro Kanal bei angepasster Last; höhere Leistungen mit thermischer Auslegung möglich.
• Impedanzstabilität: Niedriger VSWR und geringe Variation während der Rotation deuten auf präzise RF‑Kontaktierung und mechanische Toleranzen hin.
• Amplitudenstabilität: Geringe Einfügungsdämpfung und begrenzte Variation sind wichtig für amplitudeempfindliche Systeme.
• Isolation: ≥50 dB reduziert Kanalübersprechen und Intermodulation in Multi‑Carrier‑Umgebungen.
• Phasenstabilität: ±2°–±4° geeignet für kohärente Anwendungen (Phased‑Arrays, Interferometrie, SAR).

Typische Anwendungen

• Bodenradarsysteme (Sende/Empfang und Kalibrierschleifen)
• Satellitenkommunikations‑Antennenpedestale mit kontinuierlicher Nachführung
• EW‑Prüfstände und rotierende Bedrohungssimulatoren
• Mikrowellen‑Medizingeräte mit rotierenden Köpfen
• Industrielles Mikrowellenerwärmen mit kontinuierlicher rotierender Zufuhr
• Messdrehteller für Antennen‑Pattern‑Charakterisierung

Nicht‑standardisierte Anpassungsmöglichkeiten

• Anzahl der Kanäle: 1 bis 8+ (bei Bedarf größerer Durchmesser)
• Frequenzbereiche: DC–18 GHz, DC–26,5 GHz, DC–40 GHz oder kundenspezifische Bänder
• Anschlussoptionen: N, TNC, BNC, 2.92mm (K), 2.4mm, SMP, SSMA u. a.
• Leistungswerte: 50 W, 100 W, 200 W (mit thermischem Design)
• Drehzahl: Bis zu 300 U/min mit Präzisionslagern
• Umweltschutz: IP65/IP67, Salznebelbeständigkeit, Pilzresistenz
• Materialien & Oberflächen: Edelstahl, Messing, Kupferlegierungen; Nickel/Silber/Gold‑Plating
• Montage: kundenspezifische Bohrbilder, Passbohrungen, Anti‑Rotation‑Merkmale
• Phasentracking: Phasenabgleich über Rotation zwischen Einheiten

Qualitätssicherung & strenge Prüfungen

• 100% RF‑Prüfung: VSWR, Einfügungsdämpfung und Isolation über den gesamten Bereich, statisch und dynamisch.
• Phasenstabilitätsmessung mit kontinuierlicher Aufzeichnung während Rotation bei Nenn‑Drehzahl.
• Mechanische Tests: Drehmomentmessung über Temperaturbereiche, Laufruhe/Rundlauf der Rotationsschnittstelle, Lebensdauermusterprüfungen zur Validierung der Mindestumdrehungen.
• Umwelt‑Screening an Stichproben: Thermozycling, Dampheat und Vibrationsprüfungen nach relevanten Normen.

Technische Spezifikationen

• Brand: Ingiant
• Handelsname: Ingiant Medium Frequency Slip-Ring
• Frequenzbereich: 1–5,25 GHz (Standard)
• Kanäle: 3 unabhängige 50Ω Kanäle
• Anschlusstyp (Standard): SMA‑F (50Ω)
• Mittlere Leistung pro Kanal: 10 W
• VSWR (max): CH1 1,5; CH2/CH3 1,6
• Einfügungsdämpfung (max): CH1 1,0 dB; CH2/CH3 1,2 dB
• Isolation (min): 50 dB
• Phasenstabilität: ±2° bis ±4° je nach Kanal
• Maximale Drehzahl: 30 U/min (höhere Drehzahlen auf Anfrage)
• Betriebslebensdauer (min): 5.000.000 Umdrehungen
• Maximales Drehmoment: 0,6 N·m bei Raumtemperatur
• Betriebstemperatur: -40°C bis +70°C
• Lagerungstemperatur: -50°C bis +85°C
• Relative Luftfeuchte (max): 95%
• Schutzart: IP51 (anpassbar)
• Gehäusematerial: Aluminiumlegierung mit leitfähiger Oxidation
