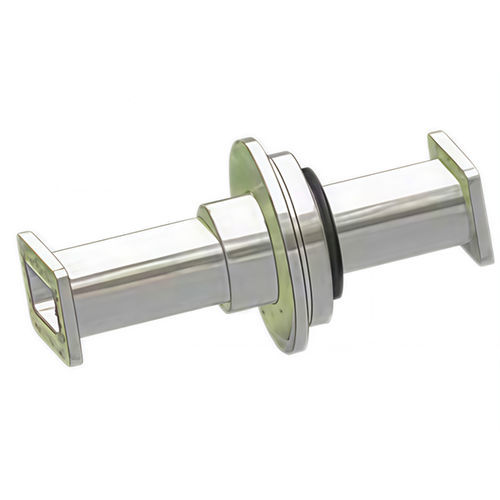

Schleifring für Telekommunikationsnetz HS-1RJ-005

Industriefür RadarantennenLegierung

Kurzbeschreibung
Einkanalige WR284/G Hohlleitungs-Drehkupplung, optimiert für 2,70–2,90 GHz. Liefert 1 MW Spitzenleistung und 1 kW Dauerleistung, mit VSWR ≤1,2 und Einfügungsdämpfung ≤0,2 dB. Maximale Drehzahl 10 rpm, Nennlebensdauer 6×10^6 Zyklen, Schutzart IP65, Betriebstemperatur 0°C bis +55°C. Entwickelt für Radar, Satellitenkommunikation und industrielle Hochleistungs-RF-Systeme.

Hauptmerkmale

• Kernfrequenz & Leistungsfähigkeit: Arbeitet im Bereich 2,70–2,90 GHz (WR284/G). Handhabt 1 MW Spitzen- und 1 kW Dauerleistung, VSWR ≤1,2 und Einfügungsdämpfung ≤0,2 dB zur Minimierung der Signaldegradation und Sicherstellung effizienter Leistungsübertragung.
• Mechanische Haltbarkeit & Drehlebensdauer: Ausgelegt für Dauerbetrieb bis 10 rpm mit einer Lebensdauer von 6×10^6 Zyklen. Gefertigt aus hochfesten, korrosionsbeständigen Legierungen mit Präzisionslagern und Dichtungen, um Vibrationen und wiederholte Drehungen zu widerstehen.
• Umweltschutz & Einsatzbereich: Schutzart IP65 (staubdicht und geschützt gegen Strahlwasser). Ausgelegt für Betrieb bei 0°C bis +55°C für zuverlässige Einsätze im Innen- und Außenbereich unter anspruchsvollen Bedingungen.
• Konstruktion & Integration: WR284/G Hohlleitungs-Schnittstelle nach Industrietoleranzen bearbeitet für einfache Integration mit Standardkomponenten. EMI-Abschirmung sowie klare Montage-/Ausrichtungsmerkmale vereinfachen die Installation.
• Qualitätssicherung & Konformität: Werksgeprüft für VSWR, Einfügungsdämpfung, Leistungsfähigkeit, Drehbelastung und Umwelteinfluss; entspricht einschlägigen IEEE-Richtlinien und unterliegt strengen Qualitätsprüfungen.

Produktübersicht
Kanalkonfiguration : Einkanalig : Vereinfacht die Integration für Anwendungen mit einem Signal, reduziert Komplexität und Kosten
Hohlleitungsstandard : WR284/G : Kompatibel mit standardmäßigen WR284/G-Komponenten, keine kundenspezifischen Adapter nötig
Frequenzbereich : 2,70–2,90 GHz : Optimiert für mittel- bis hochfrequente Anwendungen (Radar, Satellitenkommunikation)
Spitzenleistung : 1 MW : Bewältigt leistungsintensive RF-Anwendungen, geeignet für Hochleistungs-Sender
Dauerleistung : 1 kW : Unterstützt kontinuierlichen Hochleistungsbetrieb ohne Überhitzung oder Leistungsverlust
VSWR : ≤1,2 : Minimiert Signalreflexion, gewährleistet Impedanzanpassung und Signalintegrität
Einfügungsdämpfung : ≤0,2 dB : Reduziert Leistungsverluste, maximiert Energieeffizienz und Signalqualität
Max. Drehzahl : 10 rpm : Unterstützt kontinuierliche Rotation von Antennen und Maschinen, gewährleistet ruhigen Betrieb
Lebensdauer : 6×10^6 Zyklen : Langfristige Zuverlässigkeit, reduziert Wartungs- und Austauschkosten
Schutzart : IP65 : Staubdicht und wasserbeständig, geeignet für raue Innen-/Außenumgebungen
Betriebstemperatur : 0°C–+55°C : Anpassungsfähig an verschiedene Klima, zuverlässig im Feld- und Industrieeinsatz
Mechanisches Material : Hochfeste, korrosionsbeständige Legierung : Widersteht Rotationsbelastungen und Umwelteinflüssen, verlängert Lebensdauer
Konformität : IEEE-Standards : Erfüllt globale Industriestandards, gewährleistet Kompatibilität mit internationalen Systemen

Technische Daten

• Modell: HS-1RJ-005
• Kanalkonfiguration: Einkanalig
• Hohlleitungsstandard: WR284/G
• Frequenzbereich: 2,70–2,90 GHz
• Spitzenleistung: 1 MW
• Dauerleistung: 1 kW
• VSWR: ≤1,2
• Einfügungsdämpfung: ≤0,2 dB
• Maximale Drehzahl: 10 rpm
• Lebensdauer: 6×10^6 Zyklen
• Schutzart: IP65
• Betriebstemperatur: 0°C bis +55°C
• Mechanisches Material: Hochfeste, korrosionsbeständige Legierung
• Konformität: IEEE-Standards
• Typische Anwendungen: Radar, Satellitenkommunikation, industrielle Hochleistungs-RF-Systeme
