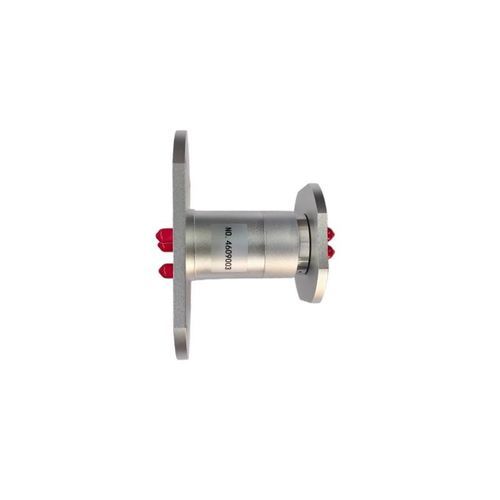

Mehrweg Schleifring HS-04RJ-040

RadiofrequenzRFmit koaxialem RF-Steckverbinder

Produktübersicht
Die 4-Kanal HF-Drehdurchführung (hybrides Schleifringsystem) ist dafür ausgelegt, vier unabhängige Hochfrequenzsignale sowie elektrische Leistung über eine rotierende Schnittstelle zu übertragen und dabei gleichbleibende Signalqualität und mechanische Zuverlässigkeit für anspruchsvolle industrielle Anwendungen und Radarantennen zu bieten.

Kurzbeschreibung

• Modell: HS-04RJ-040
• Kanäle: 4 Kanäle (CH1–CH4)
• Schnittstelle: SMA-F (50 Ω)
• Frequenz: DC – 2,5 GHz
• Leistung: 200 W (Spitze) / 20 W @ 1 GHz (Durchschnitt)
• Elektrisch: 2 A / 440 VAC/DC
• Schutz & Lebensdauer: IP51 / 5.000.000 Umdrehungen
• Geschwindigkeit: 100 rpm

Hauptmerkmale & Vorteile

• Hybride Übertragung: Kombiniert 4 RF-Kanäle mit elektrischen Kontakten (Nennstrom 2 A, max. 440 VAC/DC) in einer kompakten Einheit für kombinierte RF- und Energieübertragung.
• Hohe Leistungsfähigkeit: Unterstützt bis zu 200 W Spitzenleistung und 20 W Durchschnittsleistung @ 1 GHz pro Kanal.
• Überlegene RF-Leistung: Niedriger VSWR (max. 1,3) und geringe Einfügedämpfung (max. 0,5 dB) zur Minimierung von Reflexionen und Signalverzerrungen.
• Robuste Bauweise: Schutzart IP51; typische Isolation ~50 dB und geringe Kontaktwiderstandsvariation für zuverlässige RF-Isolierung.
• Langlebig & schnell: Ausgelegt für bis zu 100 rpm mit einer Mindestlebensdauer von 5.000.000 Umdrehungen.
• Für raue Umgebungen geeignet: Betriebstauglich über einen weiten Temperaturbereich mit hoher Feuchtigkeitsverträglichkeit.

Anwendungen
Geeignet für Flugsicherungsradar, rotierende Antennen, Satellitenkommunikation, Mikrowellentest-Drehtische und Automatisierungssysteme, die eine unterbrechungsfreie 360°-Übertragung von RF und Leistung erfordern.

Individualisierung & Support
OEM/ODM-Optionen verfügbar für kundenspezifische Frequenzbereiche, alternative Steckverbinder (z. B. N-Type, TNC, 2,92 mm), Flanschgrößen und hybride Konfigurationen.

Technische Daten

• Modell: HS-04RJ-040
• Kanäle: 4 (CH1–CH4)
• RF-Schnittstelle: SMA-F, 50 Ω
• Frequenzbereich: DC – 2,5 GHz
• Spitzenleistung: 200 W pro Kanal (Spitze)
• Durchschnittsleistung: 20 W pro Kanal @ 1 GHz
• Elektrische Kontakte: Nennstrom 2 A
• Max. Betriebsspannung: 440 VAC/DC
• VSWR: Max 1,3
• Einfügedämpfung: Max 0,5 dB
• Isolation: ~50 dB
• Kontaktwiderstandsvariation: Max ~10 mΩ
• Schutzart: IP51
• Drehgeschwindigkeit: Bis zu 100 RPM
• Lebensdauer: Minimum 5.000.000 Umdrehungen
• Betriebstemperatur: -30 °C bis +80 °C
• Feuchte: Bis zu 85 % RH
