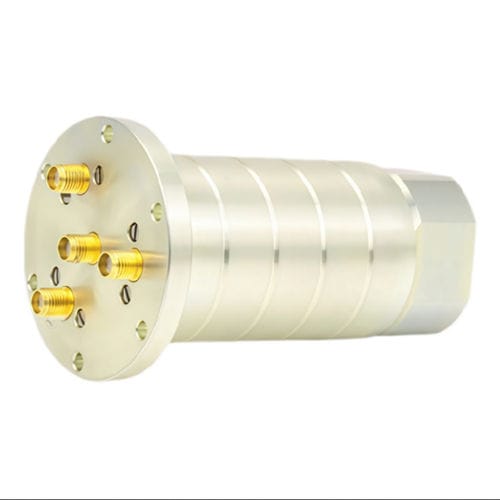

Schleifring für niedriges Drehmoment HS-04RJ-001

Mehrwegmit koaxialem RF-SteckverbinderSMA

Kurzbeschreibung
Diese 4-Kanal RF-Drehdurchführung (Modell HS-04RJ-001) ermöglicht die zuverlässige Signalübertragung zwischen festen und rotierenden Komponenten über SMA-Buchsen (50 Ω). Sie deckt 0–4 GHz ab, verträgt bis zu 50 W pro Kanal und ist für lange mechanische Lebensdauer sowie industrielle/außenliegende Anwendungen mit IP65 ausgelegt.

Hauptmerkmale

• 4 unabhängige RF-Kanäle: gleichzeitige Übertragung von vier separaten 0–4 GHz-Signalen.
• Breites Frequenzband: 0–4 GHz Abdeckung.
• Hohe Leistungsaufnahme: 50 W maximale Eingangsleistung pro Kanal.
• Überlegene elektrische Eigenschaften:
  • Einfügedämpfung: ≤ 1 dB.
  • VSWR: ≤ 1.5.
  • Kanal-zu-Kanal-Isolation: 55 dB.
• Standardanschluss: SMA-Buchse (50 Ω).
• Robustes mechanisches Design:
  • Maximale Drehzahl: 60 RPM.
  • Mechanische Lebensdauer: 5,000,000 Umdrehungen.
  • Niedriges Drehmoment im Betrieb.
  • Schutzart: IP65.
• Breiter Umgebungstemperaturbereich: Betrieb -40°C bis +65°C.

Leistungsdaten

• Anzahl der Kanäle: 4
• Frequenzbereich: 0–4 GHz
• Impedanz: 50 Ω
• Anschlusstyp: SMA-Buchse
• Leistung pro Kanal: 50 W (max)
• Einfügedämpfung: ≤ 1 dB
• VSWR: ≤ 1.5
• Kanalisolation: 55 dB
• Max. Drehzahl: 60 RPM
• Mechanische Lebensdauer: 5,000,000 Umdrehungen
• Schutzart: IP65
• Betriebstemperatur: -40°C bis +65°C

Vorteile für professionelle Käufer

• Minimiert Signalverschlechterung durch geringe Einfügedämpfung und kontrolliertes VSWR, geeignet für kritische RF-Systeme.
• Verhindert Störungen durch hohe Kanal-zu-Kanal-Isolation und ermöglicht mehrere unabhängige Signale.
• Bietet langlebigen Betrieb mit 5,000,000 Umdrehungen und IP65-Schutz für industrielle und Außenanwendungen.
• Erleichtert die Integration durch standardisierte SMA-Anschlüsse und kompakte mechanische Bauform.
• Arbeitet in extremen Temperaturbereichen für anspruchsvolle Umgebungen.

Typische Anwendungen

• Radarsysteme (Flugsicherung, Marine, Boden)
• SATCOM-Antennen
• RF-Prüf- und Messgeräte
• Industrielle Automatisierung und rotierende Maschinen
• Telekommunikationssysteme
• Militär- und Luftfahrtplattformen

Technische Daten

• Modell: HS-04RJ-001
• Anzahl der Kanäle: 4
• Frequenzbereich: 0–4 GHz
• Impedanz: 50 Ω
• Anschlusstyp: SMA-Buchse
• Leistung pro Kanal: 50 W (max)
• Einfügedämpfung: ≤ 1 dB
• VSWR: ≤ 1.5
• Kanalisolation: 55 dB
• Max. Drehzahl: 60 RPM
• Mechanische Lebensdauer: 5,000,000 Umdrehungen
• Schutzart: IP65
• Betriebstemperatur: -40°C bis +65°C
