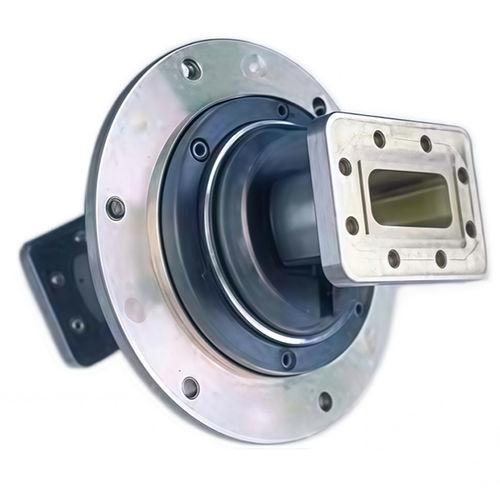

Schleifring für die Luftfahrtindustrie HS-1RJ-006

für Seewasseranwendungenfür Radarantennenrobust

Kurzbeschreibung
Diese einkanalige WR187/G Hohlleiter-Rotationsdurchführung arbeitet im Bereich 5,4–5,9 GHz und ist für die kontinuierliche Hochleistungs-RF-Übertragung auf rotierenden Plattformen konzipiert, wie sie in der Luft- und Raumfahrt sowie in Radaranlagen vorkommen. Sie unterstützt 1,1 MW Spitzenleistung und 4 kW Dauerleistung bei geringem VSWR und niedrigen Einspeiseverlusten; die mechanische Lebensdauer beträgt 6×10⁶ Umdrehungen und der Schutzgrad ist IP65.

Modell
HS-1RJ-006

Eigenschaften

• Präzise RF-Leistung für 5,4–5,9 GHz (C-Band): VSWR ≤1,2 und Einfügedämpfung ≤0,2 dB zur Minimierung von Reflexionen und Erhalt der Signalqualität.
• Hohe Leistungsfähigkeit: 1,1 MW Spitze und 4 kW Mittelwert für anspruchsvolle Sendesysteme.
• Erweiterte mechanische Lebensdauer: ausgelegt für 6×10⁶ Umdrehungen mit Präzisionslagern und robuster Bauweise für Dauerbetrieb.
• Umweltschutz: IP65 und Betriebsbereich 0 °C bis +55 °C.
• Mechanische Spezifikationen: einkanaliges WR187/G Hohlleiter-Design; maximale Drehgeschwindigkeit 10 RPM.

Technische Daten (Tabelle)
Parameter — Spezifikation
Frequenzbereich — 5,4–5,9 GHz
Hohlleitergröße — WR187/G
Kanäle — Einkanal
Spitzenleistung — 1,1 MW
Durchschnittsleistung — 4 kW
VSWR — ≤1,2
Einfügedämpfung — ≤0,2 dB
Max. Drehgeschwindigkeit — 10 RPM
Lebensdauer — 6×10⁶ Umdrehungen
Schutzart — IP65
Betriebstemperatur — 0 °C bis +55 °C

Anwendungen

• Radarsysteme (Luftfahrt, bodengestützt, Marine)
• SATCOM-Antennen
• Industrielle HF-Anlagen hoher Leistung
• Rotierende Kommunikationsplattformen
• Militärische und luftfahrttechnische HF-Systeme

Hauptvorteile für den Käufer

• Minimiert Signalverlust und -verzerrung in rotierenden HF-Verbindungen
• Stellt zuverlässige Leistung bei Hochleistungsübertragung sicher
• Reduziert Wartungsbedarf durch verlängerte Lebensdauer
• Gewährleistet stabilen Betrieb in rauen Umgebungen (IP65)
• Erleichtert die Integration in WR187-Hohlleitersysteme

Technische Daten

• Frequenzbereich: 5,4–5,9 GHz
• Hohlleitergröße: WR187/G
• Kanäle: Einkanal
• Spitzenleistung: 1,1 MW
• Durchschnittsleistung: 4 kW
• VSWR: ≤1,2
• Einfügedämpfung: ≤0,2 dB
• Max. Drehgeschwindigkeit: 10 RPM
• Lebensdauer: 6×10⁶ Umdrehungen
• Schutzart: IP65
• Betriebstemperatur: 0 °C bis +55 °C
