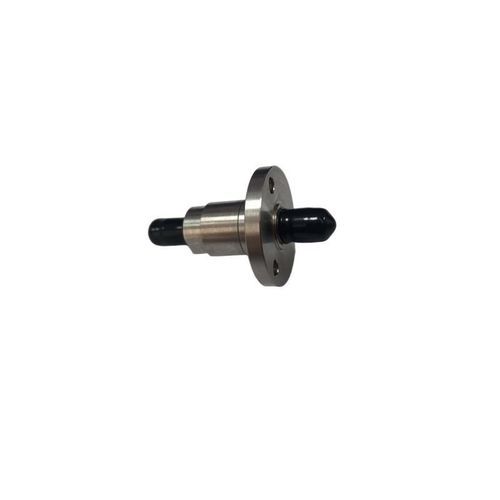

Schleifring für Industrieanwendungen HS-01RJ-18G

für Messgerätefür RadarantennenEdelstahl

Kurzbeschreibung

• Ein-Kanal RF-Drehgelenk (Schleifringsatz)
• Modell: HS-01RJ-18G
• Kanal: 1
• Schnittstelle: SMA-F (50Ω)
• Frequenzbereich: DC~18GHz
• Max. Drehzahl: 300 U/min
• Material: Edelstahl
• Schutzart: IP41
• Betriebsdauer: ≥10 Millionen Umdrehungen

Produktübersicht
Das einkanalige RF-Drehgelenk ermöglicht die unterbrechungsfreie Übertragung hochfrequenter Signale zwischen stationären und rotierenden Bauteilen. Es verfügt über eine kompakte Flanschgeometrie und ein Gehäuse aus Edelstahl, ausgelegt für rotierende Antennen- und Radarsysteme.

Hauptmerkmale & Vorteile

• Breiter Frequenzbereich DC–18GHz bei 50Ω.
• Leistungsfähigkeit je Band: 100W (DC–2GHz), 50W (2–8GHz), 25W (8–15GHz), 20W (15–18GHz).
• Niedrige Reflexion und Dämpfung: VSWR ≤1,25 (max), Einfügedämpfung ≤0,3 dB (max).
• Kompakt und robust: Flanschdurchmesser 25,40 mm; Edelstahlgehäuse; Schutzart IP41.
• Hohe Drehzahl und lange Lebensdauer: bis zu 300 U/min und ≥10 Millionen Umdrehungen.
• Temperaturbereich: -40°C bis +80°C; konform mit GJB150 für Feuchte, Vibration und Stoß.
• Standard-SMA-F-Schnittstelle für einfache Integration.

Anwendungen

• Radarsysteme und rotierende Antennen
• Satellitenkommunikation und Tracking-Plattformen
• Mikrowellen-Prüfstände und Messgeräte
• Industrielle Automatisierung mit 360° RF-Übertragung

Technische Daten
Parameter: Spezifikation
Kanal: 1
Schnittstelle: SMA-F (50Ω)
Frequenzbereich: DC~18GHz
Durchschnittsleistung: 100W@DC-2GHz, 50W@2-8GHz, 25W@8-15GHz, 20W@15-18GHz
VSWR (Max): 1,25
Einfügedämpfung (Max): 0,3 dB
Max. Geschwindigkeit: 300 U/min
Drehmoment: ≤0,5 N·m
Betriebsdauer: ≥10 Millionen Umdrehungen
Material: Edelstahl
Schutzart: IP41
Betriebstemp.: -40°C ~ +80°C

Modellangaben

• Modell: HS-01RJ-18G
• Kanäle: 1
• Schnittstelle: SMA-F, 50Ω
• Frequenzbereich: DC bis 18 GHz
• Leistungsangaben: 100W (DC–2GHz); 50W (2–8GHz); 25W (8–15GHz); 20W (15–18GHz)
• Max. VSWR: 1,25
• Max. Einfügedämpfung: 0,3 dB
• Max. Drehzahl: 300 RPM
• Drehmoment: ≤0,5 N·m
• Betriebsdauer: ≥10 Millionen Umdrehungen
• Gehäusematerial: Edelstahl
• Schutzklasse: IP41
• Betriebstemperatur: -40°C bis +80°C
