Produktübersicht

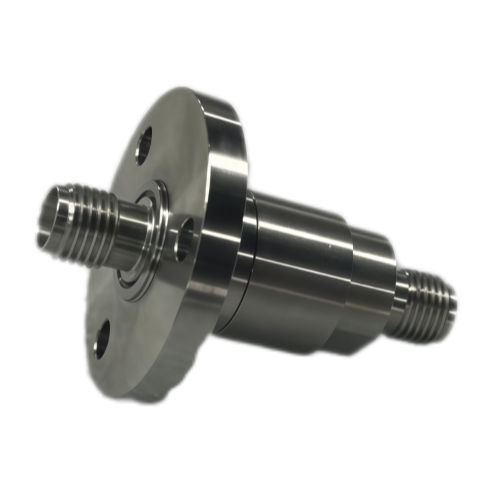

Die Ein-Kanal-Drehdurchführung ermöglicht die zuverlässige Übertragung von HF-Signalen zwischen stationären und drehenden Baugruppen im Bereich DC–18 GHz. Entwickelt für Radar, Satelliten-Bodenstationen, Mikrowellen-Prüfstände und Verteidigungssysteme, mit Edelstahlgehäuse, langer mechanischer Lebensdauer und Möglichkeiten zur nicht standardmäßigen Anpassung an spezifische Schnittstellen- oder Umgebungsanforderungen.

Hauptmerkmale

• Frequenzbereich: DC bis 18 GHz
• Einfügungsdämpfung: ≤0,3 dB (typisch)
• VSWR: ≤1,25
• Leistungsaufnahme: bis zu 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Drehzahl: 0–300 U/min
• Lebensdauer: ≥10 Millionen Umdrehungen
• Drehmoment: ≤0,5 N·m
• Betriebstemperatur: -40 °C bis +80 °C
• Lagerungstemperatur: -55 °C bis +85 °C
• Relative Luftfeuchtigkeit bis zu 95 %
• Material: Edelstahl
• Schutzart: IP41
• Prüfstandards: GJB150.9A-2009 (Feuchte), GJB150.16A-2009 (Vibration), GJB150.18A-2009 (Schock)

Anwendungen

• Drehende Radarantennensysteme mit stabiler Übertragung bis 18 GHz
• Prüfteller in mikrowellen-anechoischen Kammern
• Antennen zur Satellitenverfolgung an Bodenstationen
• Drehschnittstellen in elektronischen Kampfsystemen
• Militärische und luft- und raumfahrttechnische Kommunikationsverbindungen
• Medizinische Bildgebung mit rotierenden HF-Komponenten
• Industrielle rotierende Hochfrequenzplattformen

Qualität & Zuverlässigkeit
Jede Einheit wird nach militärischen Umweltnormen validiert, einschließlich Feuchte-, Vibration- und Stoßprüfungen gemäß der GJB150-Serie. Die Fertigung umfasst strenge Qualitätskontrollen und Inspektionen. Nicht standardmäßige Anpassungen sind für raue Umgebungen, erweiterte Temperaturbereiche, höhere IP-Schutzarten oder spezielle Steckverbindertypen möglich.

Warum dieses Produkt

• Flexible Konfiguration: Kanalanzahl, Frequenz, Leistung und mechanische Schnittstellen
• Militärische Umwelttests für den Einsatz unter anspruchsvollen Bedingungen
• Lange Lebensdauer (≥10 Millionen Umdrehungen) reduziert Wartungsaufwand und Ausfallzeiten
• Stabile HF-Leistung bis 18 GHz mit geringen Verlusten und niedrigem VSWR
• Edelstahlgehäuse für Korrosionsbeständigkeit und Feldtauglichkeit

Technische Daten

• Bezeichnung: Ein-Kanal-Drehdurchführung
• Frequenzbereich: DC bis 18 GHz
• Einfügungsdämpfung: ≤0,3 dB (typisch)
• VSWR: ≤1,25
• Leistungsaufnahme: bis zu 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Drehzahl: 0–300 U/min
• Lebensdauer: ≥10 Millionen Umdrehungen
• Drehmoment: ≤0,5 N·m
• Betriebstemperatur: -40 °C bis +80 °C
• Lagerungstemperatur: -55 °C bis +85 °C
• Relative Luftfeuchtigkeit bis zu 95 %
• Material: Edelstahl
• Schutzart: IP41
• Prüfstandards: GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
