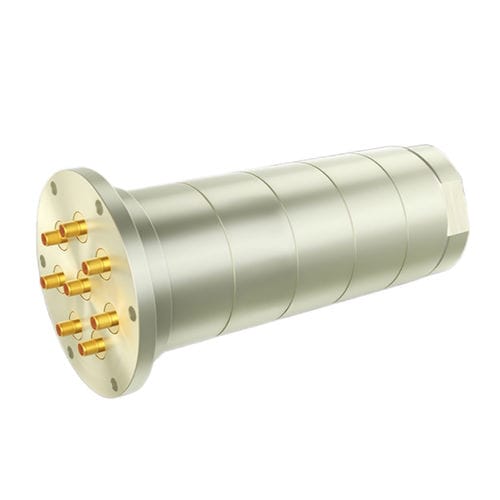

Schleifring für die Luftfahrtindustrie HS-8RJ-001

für Industrieanwendungenfür Drehtischfür Radarantennen

Übersicht
Das HS-8RJ-001 ist ein leistungsfähiger HF-Schleifring (rotary joint) mit 8 Kanälen und SMA-F Anschlüssen, entwickelt für die zuverlässige Übertragung von Hochfrequenzsignalen in rotierenden Systemen. Er bietet geringe Einfügedämpfung, kontrollierten VSWR und hohe Kanaltrennung zur Sicherung der HF-Integrität in luftfahrt- und radarspezifischen Anwendungen. Nennleistung 10 W, Schutzart IP65 und mechanische Lebensdauer von 5 Millionen Umdrehungen.

Hauptmerkmale

• Ocho Kanäle mit SMA-F (50 Ω) Schnittstellen
• Frequenzunterstützung: Kanäle 1–3 bis 0–8 GHz; Kanäle 4–8 bis 0–6 GHz
• Niedrige Einfügedämpfung und optimierter VSWR zur Minimierung der Signalverschlechterung
• Hohe Isolation zwischen den Kanälen zur Vermeidung von Störungen
• Robustes mechanisches Design: IP65, Betriebsbereich -40 °C bis +65 °C, bis zu 5 Millionen Umdrehungen

Typische Anwendungen

• Luft- und Raumfahrtsysteme und Bordtelemetrie
• Radar- und Überwachungsantennen
• Drehplattformen und industrielle Systeme mit Bedarf an RF-Übertragung

Technische Daten

• Modell: HS-8RJ-001
• Kanaele: 8
• Anschlusstyp: SMA-F (Buchse), 50 Ω
• Frequenzbereich: Kanal 1–3: 0 ~ 8 GHz; Kanal 4–8: 0 ~ 6 GHz
• Nennleistung: 10 W (max)
• VSWR: ≤ 1,6
• Einfügedämpfung: ≤ 1,5 dB
• Isolation: ≥ 70 dB
• Max. Drehzahl: 60 RPM
• Mechanische Lebensdauer: 5 000 000 Umdrehungen
• Schutzklasse: IP65
• Betriebstemperatur: -40 °C ~ +65 °C
