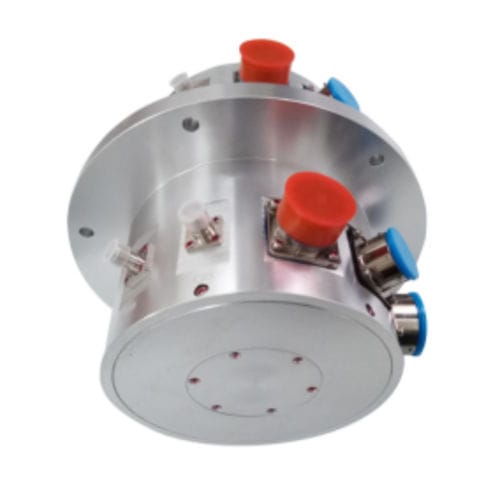

Schleifring für die Luftfahrtindustrie DHS160-41-2S

für medizinische GeräteVideoüberwachungfür Radarantennen

Kurzbeschreibung
Die hochfrequente RF-Drehdurchführung (HF-Schleifringsystem) ist für kontinuierlich rotierende Anlagen konzipiert und überträgt Hochfrequenz- und Hochgeschwindigkeitssignale von der feststehenden zur rotierenden Baugruppe. Sie unterstützt analoge und hochfrequente digitale Signale im Bereich 500 MHz – 50 GHz. Das Gerät zeichnet sich durch kompakte Bauweise, stabile Leistung, gute Abschirmung und geringe Störanfälligkeit aus. Geeignet zur Integration in verschiedene industrielle und kommunikationstechnische Anwendungen. Die Baureihe umfasst reine HF-Schleifringe und hybride HF-elektrische Schleifringe.

Eigenschaften

• Frequenzbereich: 500 MHz – 50 GHz
• Kompaktes Design mit effektiver Abschirmung und geringer elektromagnetischer Störung
• Gleichzeitige Übertragung mehrerer Signale (analog und digitale Hochgeschwindigkeit)
• Sehr geringer Einfügedämpfungsverlust und minimale Übertragungsschwankungen
• Langlebige, wartungsfreie Konstruktion

Anwendungen

• Radarantennen und Radarsysteme
• Militärsystemausrüstung
• HD-Netzwerk-Videoüberwachungssysteme
• Satellitenkommunikationssysteme
• Medizinische Bildgebungs- und Diagnosegeräte
• Flugsicherung und Raketenabwehrsysteme

Technische Daten

• Modell: DHS160-41-2S
• Anzahl der Stromkreise: 41
• Frequenzbereich: 500 MHz – 50 GHz
• Betriebstemperatur: -40°C ~ +65°C
• Nennstrom: anpassbar
• Betriebsfeuchte: <70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP54
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Isolationsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Gehäusematerial: Aluminiumlegierung
• Material der elektrischen Kontakte: Edelmetall
• Dynamische Widerstandsänderung: ≤10 mΩ
• Anschlussleitungs-Spezifikation: Farbige, Teflon-isolierte, verzinnte, flexible Litzen
• Drehzahl: 0 ~ 600 U/min
• Anschlusslänge: 500 mm + 20 mm
