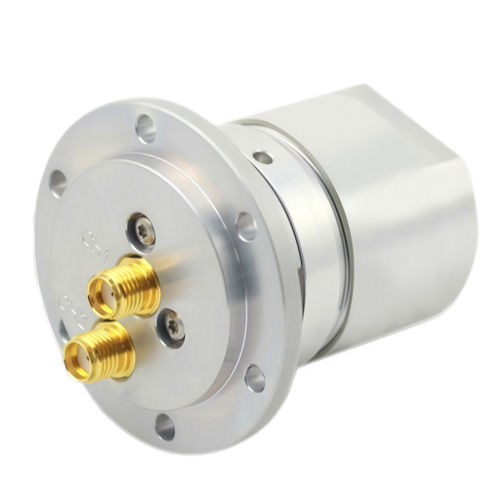

Schleifring für Telekommunikationsnetz HS-02RJ-004

für die LuftfahrtindustrieIndustriefür Messgeräte

Kurzbeschreibung
Diese 2-Kanal RF-Drehverbindung verfügt über SMA-F (50 Ω) Schnittstellen und deckt DC–4,5 GHz ab. Sie unterstützt 1 kW Spitzenleistung, 50 W Mittelleistung @1 GHz, geringe Einfügedämpfung, 60 dB Kanaltrennung und optimiertes VSWR. Schutzart IP51, -40°C bis +70°C, max. 50 RPM und Lebensdauer 5,000,000 Umdrehungen für anspruchsvolle Industrieanwendungen.

Produktübersicht
Hochleistungs-Dual-Channel RF-Drehverbindung
Diese doppelte RF-Drehverbindung ist konstruiert für durchgehende, nieder Verlust RF-Übertragung zwischen stationären und rotierenden Baugruppen. Präzisionskontakte und getrennte Kanäle reduzieren Übersprechen und erhalten die Signalqualität bei andauernder Drehung – geeignet für professionelle Radar-, Kommunikations- und Prüfsysteme.

Hauptmerkmale & Vorteile

• Dual-Channel-Design: Gleichzeitige Übertragung von zwei unabhängigen RF-Signalen mit 60 dB Isolation zur Vermeidung von Übersprechen.
• Hohe Leistungsfähigkeit: 1 kW Spitzenleistung und 50 W Mittelleistung @1 GHz für Hochleistungs-Sender und Radaranlagen.
• Überlegene elektrische Leistung: Sehr geringe Einfügedämpfung und optimiertes VSWR zur Minimierung von Reflexionen und Erhalt der Signalqualität.
• Robuste & langlebige Ausführung: Gehäuse aus Aluminiumlegierung mit leitfähiger Oxidationsbehandlung, niedriges Drehmoment und 5,000,000 Umdrehungen Lebensdauer.
• Umweltanpassungsfähigkeit: Betriebsbereich -40°C bis +70°C, Schutzart IP51 und bis zu 50 RPM Drehgeschwindigkeit für Innen-/Außeninstallationen.

Technische Daten

• Modell: HS-02RJ-004
• Marke: Ingiant
• Anzahl Kanäle: 2 (unabhängig, isoliert)
• Frequenzbereich: DC bis 4,5 GHz
• Impedanz: 50 Ω
• Steckertyp: SMA-Buchse (SMA-F)
• Spitzenleistung: 1 kW
• Durchschnittsleistung: 50 W @ 1 GHz
• Kanalisolation: 60 dB
• Max. Drehgeschwindigkeit: 50 RPM
• Lebenserwartung: 5,000,000 Umdrehungen
• Betriebstemperatur: -40°C bis +70°C
• Schutzklasse: IP51
• Gehäusematerial: Aluminiumlegierung mit leitfähiger Oxidationsbehandlung

Typische Anwendungen

• Radarsysteme: Antennenplattformen und Scanner für Verteidigung, Flugsicherung und Wetterüberwachung.
• RF-Kommunikationssysteme: Hochleistungs-Sender, Satellitenterminals und militärische Netze.
• Industrielle Automatisierung: Drehtische, Robotergelenke und rotierende Prüfstationen.
• Militär & Luftfahrt: Überwachungsplattformen und Bordradar-Systeme mit hohen Zuverlässigkeitsanforderungen.
• Prüfung & Messung: Präzise RF-Prüfaufbauten, die stabile Signalübertragung während der Rotation benötigen.

Wie dieses Produkt Ihre Arbeit verbessert
Diese Drehverbindung verhindert Signalverschlechterung und Störungen in rotierenden Systemen durch hohe Isolation und niedrige Verluste, reduziert Wartungsaufwand und Ausfallzeiten. Die robuste Konstruktion und lange Lebensdauer senken die Gesamtbetriebskosten und sorgen für zuverlässige RF-Übertragung in kritischen Industrie- und Verteidigungsanwendungen.
