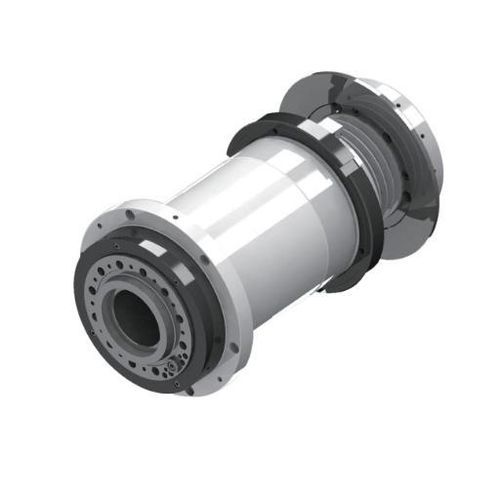

Drehspindel DGZC-23035A1

mit RiemenantriebFettschmierung

Produktübersicht
Der DGZC-23035A1 ist eine Drehspindel mit großem Bohrungsdurchmesser und einer 86 mm Durchgangsbohrung. Er verfügt über eine Spindelnase A2-5, Keilriemenantrieb und eine maximale Drehzahl von 3.500 U/min. Entwickelt für CNC-Drehzentren, die größere Stangen, Spannfutter und Werkstückdurchlässe verarbeiten.

Basisdaten
Durchmesser: Φ230 mm
Durchgangsbohrung: φ86 mm
Maximale Drehzahl: 3500 U/min
Spindelnase: A2-5
Antrieb: Keilriemenriemenscheibe
Installationsart: Horizontale Montage
Gewicht: 150 kg

Technische Daten (Zusammenfassung)
Modell: DGZC-2305A1-FC
Höchstgeschwindigkeit (U/min): 3500
Auswuchtungsgrad: G0.4
Schmiermodus: Grease
Nasenform: A2-5
Kegelochverjüngung: 1:20
Konischer Rundlauf (mm): ≤ 0.003
Frontflächen-Rundlauf (mm): ≤ 0.003
Rundlauf bei 300 mm: ≤ 0.01
Spindellager-Konfiguration: NN3024+NN3022+2x100B
Durchgangslochdurchmesser (mm): φ86
Antriebsriemenscheibe: Keilriemen
Kühlriemenscheibe / Encoder: SYNTEC 2256 Magnetring
Gewicht (kg): 150
Installationsmethode: Horizontale Installation
Abmessungen: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

Charakteristiken / technische Spezifikationen

• Modell: DGZC-2305A1-FC
• Produktname: DGZC-23035A1
• Gehäusedurchmesser: Φ230 mm
• Durchgangsbohrung: φ86 mm
• Maximale Drehzahl: 3500 U/min
• Spindelnase: A2-5
• Antrieb: Keilriemen
• Schmierung: Grease
• Auswuchtungsgrad: G0.4
• Kegelochverjüngung: 1:20
• Konischer Rundlauf: ≤ 0.003 mm
• Frontflächen-Rundlauf: ≤ 0.003 mm
• Rundlauf bei 300 mm: ≤ 0.01 mm
• Spindellager-Konfiguration: NN3024+NN3022+2x100B
• Encoder/Kühlring: SYNTEC 2256 Magnetring
• Gewicht: 150 kg
• Installation: Horizontal
• Hauptabmessungen: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
