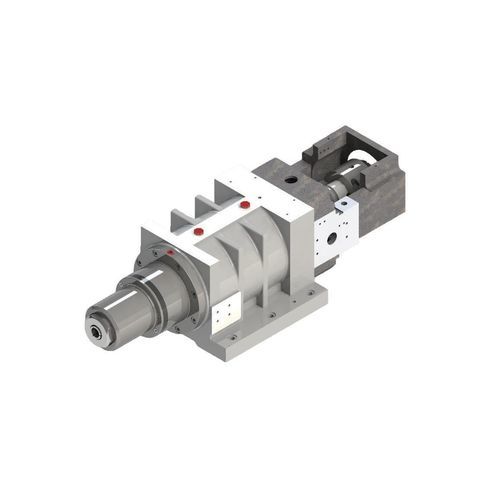

Drehspindel DGZC-10010/2.2B-WVS

mit AsynchronmotorFettschmierung

Produktbeschreibung
Die DGZC-10010 ist eine drehmomentorientierte Langdrehspindel (Swiss-type) mit einem Permanentmagnet-Synchronmotor, der 2,2 kW Dauerleistung, 7,1 Nm Nenndrehmoment (S1) und bis zu 17,9 Nm Spitzendrehmoment liefert. Die Durchgangsbohrung φ27 mm ermöglicht das Stangendrehen und die Integration in horizontale Maschinenaufbauten.

Leistungsübersicht

• Maximale Drehzahl: 10.000 U/min
• Nennleistung (S1): 2,2 kW
• Nenndrehmoment (S1): 7,1 Nm
• Max. Drehmoment: 17,9 Nm
• Durchgangsbohrungsdurchmesser: φ27 mm

Technische Daten

• Modell: DGZC-10010/2.2B-WVS
• Motorart: Dreiphasiger Wechselstrom-Permanentmagnet-Synchronmotor
• Max. Geschwindigkeit (U/min): 10000
• Max. Strom (A): 18,9
• Max. Drehmoment (Nm): 17,9
• Nennspannung (V): 380
• Nennleistung (S1:100%) (kW): 2,2
• Nenndrehmoment (S1:100%) (Nm): 7,1
• Auswuchtgrad: G0.4
• Schmiermodus: Fett
• Nasenform: Modell 20
• Rundlauf bei 50 mm (Standardstange): ≤ 0,003 mm
• Lagerkonfiguration: 7011x3 + 7010x2
• Durchgangslochdurchmesser (mm): φ27
• Encoder: Chord-Encoder / SYNtec-Encoder
• Gewicht (kg): 121
• Installationsart: Horizontale Installation

Kompatibilität & Anwendungen

• Geeignet für Stangendrehen (bar-fed) im Swiss-type-Einsatz
• Kompatibel mit Siemens, FANUC, Huazhong CNC, GSK, LNC, SYNTEC usw.
• Encoder-Optionen für die Steuerungsintegration
• Horizontale Installation für Standarddrehmaschinen und Retrofit
