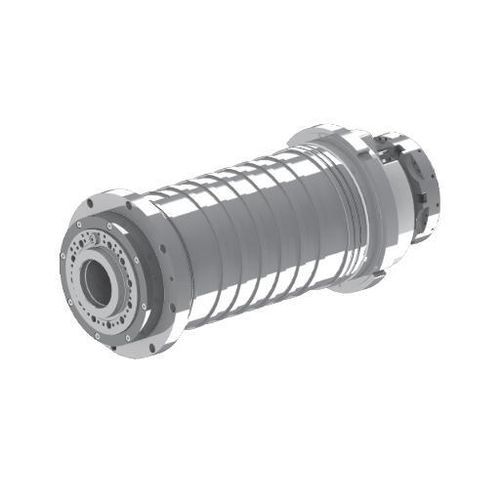

Drehspindel DGZYC-28003/30-FWVCS

mit AsynchronmotorFettschmierung

Übersicht
Die DGZYC-28003 ist das größte und drehmomentstärkste Spindelmodell der Serie. Ein Gehäusedurchmesser von Φ280 mm, Aufnahme A2-8 und eine Durchgangsbohrung von 86 mm werden mit einer Dauerleistung von 30 kW und einem Spitzendrehmoment von 715 Nm kombiniert. Entwickelt für horizontale Installation und Kompatibilität mit gängigen CNC-Steuerungen.

Kurzdaten
Durchmesser: Φ280 mm
Max. Drehzahl: 3000 U/min
Leistung (S1): 30 kW
Nenndrehmoment (S1): 286 Nm
Spitzendrehmoment: 715 Nm
Durchgangsbohrungsdurchmesser: φ86 mm
Gewicht: 265 kg

Technische Daten
Modell: DGZYC-28003/30-FWVCS
Motorart: Dreiphasen-Wechselstrom-Permanentmagnet-Synchronmotor
Max. Drehzahl (U/min): 3000
Max. Strom (A): 150
Max. Drehmoment (Nm): 715
Nennspannung (V): 380
Nennleistung (S1/100%) (kW): 30
Nenndrehmoment (S1/100%) (Nm): 286
Auswuchtklasse: G0.4
Schmiermodus: Fett
Nasenform: A2-8
Konischer Rundlauf (mm): ≤0.003
Rundlauf Stirnfläche (mm): ≤0.003
Rundlauf bei 300 mm: ≤0.01
Spindelmodell (Lager): NN3026+N1022+130B
Encoder: Chord-Encoder / SYNTEC-Encoder
Installationsmethode: Horizontale Installation
Adaptive CNC-Systeme: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC usw.

Merkmale

• Gehäusedurchmesser Φ280 mm für großdurchmesserige Werkstücke
• Aufnahme A2-8 für große Spannsysteme
• Durchgangsbohrung φ86 mm für höheren Werkzeug-/Werkstückfreiraum
• 30 kW Dauerleistung und 715 Nm Spitzendrehmoment für schwere Zerspanung
• Permanentmagnet-Synchronmotor für hohe Drehmomentdichte
• Fettschmierung und Auswuchtklasse G0.4 für stabilen Betrieb
• Niedrige Rundlaufwerte: konisch ≤0.003 mm, Stirnfläche ≤0.003 mm, bei 300 mm ≤0.01 mm
• Encoder-Optionen und Kompatibilität mit führenden CNC-Steuerungen

Anwendungen
Geeignet für schwere CNC-Dreharbeiten mit hohem Drehmoment und großen Spannvorrichtungen: Großdurchmesserwellen, Gehäuse, Flansche und andere schwere Drehteile unter anspruchsvollen Zerspanungsbedingungen.

Technische Spezifikationen

• Modell: DGZYC-28003/30-FWVCS
• Korpusdurchmesser: Φ280 mm
• Max. Drehzahl: 3000 U/min
• Motorart: Dreiphasen-AC-PMSM
• Max. Stromaufnahme: 150 A
• Max. Drehmoment: 715 Nm (Spitze)
• Nennleistung (S1): 30 kW
• Nenndrehmoment (S1): 286 Nm
• Nennspannung: 380 V
• Durchgangsbohrung: φ86 mm
• Spindelanschluss: A2-8
• Spindelmodell (Lager): NN3026+N1022+130B
• Encoder-Optionen: Chord-Encoder / SYNTEC-Encoder
• Auswuchtklasse: G0.4
• Schmierung: Fett
• Konischer Rundlauf: ≤0.003 mm
• Rundlauf Stirnfläche: ≤0.003 mm
• Rundlauf bei 300 mm: ≤0.01 mm
• Gewicht: 265 kg
• Installation: horizontal
• Kompatible CNC-Systeme: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC usw.
