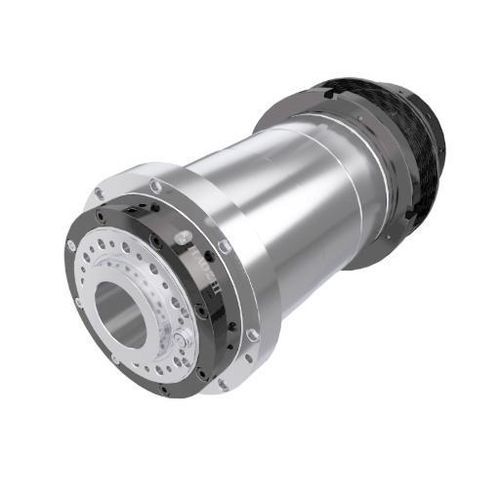

Drehspindel DGZC-20045C-FWC

mit RiemenantriebFettschmierung

Produktübersicht
Für Maschinen mit konventionellem Keilriemenantrieb ist die DGZC-20045C eine Spindel der Φ200-Klasse mit einer Durchgangsbohrung φ66 und einer A2-6-Spindelnase bei einer Spindellänge von 541.8 mm. Sie erreicht bis zu 4.500 U/min und erfüllt die Rundlauftoleranzen für die 200-mm-Serie.

Basisdaten
Durchmesser: Φ200 mm
Maximale Drehzahl: 4.500 U/min
Durchgangsbohrung: φ66 mm
Nasenform: A2-6
Gesamtlänge L: 541.8 mm

Technische Daten

• Modell: DGZC-20045C-FWC
• Maximale Drehzahl (U/min): 4500
• Balancegrad: G0.4
• Schmierung: Fett
• Kegellochverjüngung: 1:20
• Konischer Rundlauf: ≤0.003 mm
• Rundlauf Stirnfläche: ≤0.003 mm
• Rundlauf bei 300 mm (Standardstange): ≤0.01 mm
• Spindel-Lageranordnung: NN3018 + NN3020 + 2×100B
• Durchgangsbohrungsdurchmesser: φ66 mm
• Antriebsriemenscheibe: Keilriemen
• Encoder-Option: 8M / SYNTEC
• Gewicht: 116 kg
• Installationsmethode: Horizontal
• Wichtige Abmessungen: A φ200; B φ240; C φ106; D φ130; L 541.8; L1 265–282; L2 14

Abmessungen
Für das vollständige Maßlayout siehe die bereitgestellte Spindelzeichnung. Die Schlüsseldimensionen sind in den technischen Daten aufgeführt.

Einsatzbereiche und Vorteile

• Ausgelegt für mechanische Drehmaschinen mit Keilriemenantrieb
• Durchgangsbohrung φ66 ermöglicht Wellenführung oder interne Verlegung
• A2-6-Nase kompatibel mit gängigen Spannmitteln und Werkzeugaufnahmen
• Präzise Rundlauftoleranzen geeignet für Serienbearbeitung in der 200-mm-Klasse
