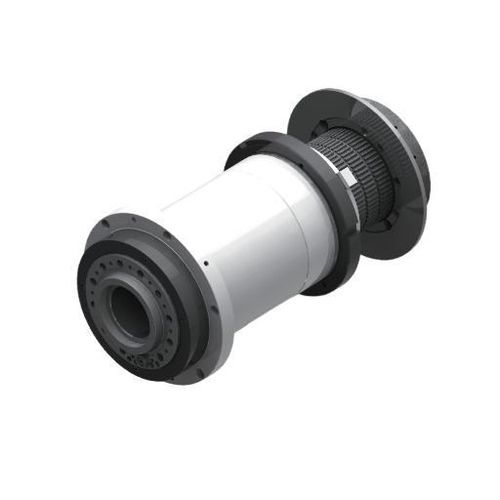

Drehspindel DGZC-23035A2

mit RiemenantriebFettschmierung

Einführung
Die DGZC-23035A2 ist die Synchronriemen-Variante innerhalb der 230-mm-Spindelgruppe. Ihre Durchgangsbohrung von 48 mm und die Gehäuselänge von 602 mm sind für Drehmaschinen vorgesehen, bei denen ein Zahnriemenantrieb der größeren Keilriemenlösung des Modells A1 vorgezogen wird. Das Gerät ist für die horizontale Montage ausgelegt und lässt sich über den SYNTEC 2256 Magnetring-Encoder in die Maschinensteuerung integrieren.

Kernangaben
Durchmesser: Φ230 mm
Maximale Drehzahl: 3500 U/min
Durchgangsbohrung: Φ48 mm
Einbau: Horizontal
Gewicht: 150 kg

Technische Daten
Modell: DGZC-23035A2-FC
Höchstgeschwindigkeit (U/min): 3500
Auswuchtklasse: G0.4
Schmierart: Fett (Grease)
Nasenform: A2-5
Kegellochverjüngung: 1:20
Konischer Rundlauf (mm): ≤0.003
Stirnseitiger Rundlauf (mm): ≤0.003
Rundlauf bei 300 mm (mm): ≤0.01
Spindellager-Modell: NN3024K/W33D2-21008
Antriebsriemenscheibe: Riemenscheibe für Synchronriemen
Kühlriemenscheibe / Encoder: SYNTEC 2256 Magnetring
Gesamtlänge L: 602 mm
L1: 280–285 mm
L2: 16 mm

Charakteristiken / Spezifikationen

• Modell: DGZC-23035A2-FC
• Typ: Synchronriemen-Drehspindel, Durchmesser 230 mm
• Durchgangsbohrung: Φ48 mm
• Maximale Drehzahl: 3500 U/min
• Auswuchtklasse: G0.4
• Schmierung: Fett
• Nasenform: A2-5
• Kegellochverjüngung: 1:20
• Konischer Rundlauf ≤ 0.003 mm
• Stirnseitiger Rundlauf ≤ 0.003 mm
• Rundlauf bei 300 mm ≤ 0.01 mm
• Spindellager-Modell: NN3024K/W33D2-21008
• Antrieb: Riemenscheibe für Synchronriemen
• Encoder / Kühlung: SYNTEC 2256 Magnetring
• Gewicht: 150 kg
• Einbau: Horizontal
• Abmessungen: A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
