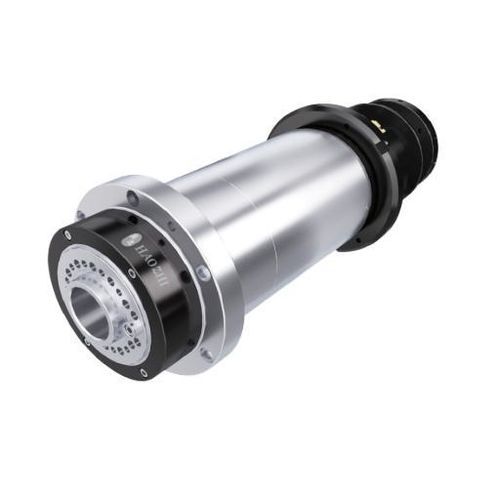

Drehspindel DGZC-15008/5-FWVCS

mit AsynchronmotorFettschmierungmit hoher Drehzahl

Übersicht
Die DGZC-15008/5 ist eine auf Drehzahl ausgelegte Motordrehspindel für kompakte CNC-Drehmaschinen zur Bearbeitung kleiner Bauteile. Mit einem Gehäusedurchmesser Φ150 mm und einer maximalen Drehzahl von 8000 U/min ist sie geeignet, wenn schnelle Beschleunigung und hohe Drehzahlen wichtiger sind als das maximale Dauerdrehmoment.

Hauptangaben

• Durchmesser: Φ150 mm
• Maximale Drehzahl: 8000 U/min
• Nennleistung (S1): 5 kW
• Nenndrehmoment (S1): 15,9 N·m
• Max. Drehmoment: 27,3 N·m
• Durchgangslochdurchmesser: φ36 mm
• Nasenform: A2-4
• Auswuchtgrad: G0.4

Technische Daten
Modell: DGZC-15008/5-FWVCS
Motortyp: Dreiphasen-Wechselstrom-Permanentmagnet-Synchronmotor
Max. Drehzahl (U/min): 8000
Max. Strom (A): 31
Nennspannung (V): 380
Nennleistung (S1:100%) (kW): 5
Nenndrehmoment (S1:100%) (N·m): 15,9
Max. Drehmoment (N·m): 27,3
Schmierung: Fett
Kegelverjüngung: 1:19
Konischer Rundlauf: ≤0.003 mm
Stirnflächenrundlauf: ≤0.003 mm
Rundlauf bei 300 mm: ≤0.008 mm
Spindellagerung: 3x7012 + 2x7010
Encoder-Optionen: Chord-Encoder / SYNtec-Encoder
Gewicht: 56 kg
Installation: Horizontal
Kompatible CNC-Systeme: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC usw.

Merkmale / technische Spezifikationen

• Kompaktes Gehäuse Φ150 mm für kleinformatige CNC-Drehmaschinen
• Hochgeschwindigkeitsbetrieb bis 8000 U/min für schnelles Bearbeiten kleiner Teile
• Dreiphasiger Permanentmagnet-Synchronmotor, Nennleistung 5 kW
• Nenndrehmoment S1 15,9 N·m, Spitzendrehmoment 27,3 N·m
• Durchgangsloch φ36 mm für Stangenführung oder Werkzeugdurchlass
• Lagerkonfiguration 3x7012 + 2x7010 für dynamische Stabilität
• Strenge Rundlaufwerte: konisch/Front ≤0.003 mm; bei 300 mm ≤0.008 mm
• Fett-Schmierung und Auswuchtgrad G0.4 für hohe Drehzahlen
• Standard-Nase A2-4 und Kegel 1:19
• Encoder-Optionen und breite CNC-Kompatibilität erleichtern die Integration
