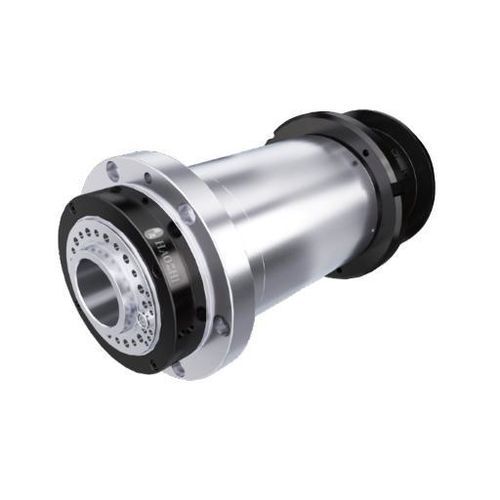

Drehspindel DGZYC-20045/19-FWVCS

mit AsynchronmotorFettschmierung

Produktübersicht
Das DGZYC-20045 19 kW ist eine drehmomentstarke Drehspindel für schwere Schnitte und hohe Beschleunigungen. Gehäusedurchmesser Φ200 mm, maximale Drehzahl 4.500 U/min. Nenndrehmoment (S1) 181 Nm, Spitzendrehmoment bis 398 Nm. Durchgangsloch φ66 mm; Gewicht 131 kg; horizontale Montage. Kompatibel mit gängigen CNC-Steuerungen wie Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC u. a.

Kurzdaten
Durchmesser: Φ200 mm
Maximale Geschwindigkeit: 4500 U/min
Drehmoment (S1): 181 Nm
Leistung (S1): 19 kW

Technische Daten (Tabelle)
Modell: DGZYC-20045/19-FWVCS
Motorart: Dreiphasen-AC-Permanentmagnet-Synchronmotor
Max. Drehzahl (U/min): 4500
Max. Strom (A): 92
Max. Drehmoment (Nm): 398
Nennspannung (V): 380
Nennleistung (S1/100%) (kW): 19
Nenndrehmoment (S1/100%) (Nm): 181
Balancegrad: G0.4
Schmierart: Fett
Nasenform: A2-6
Kegelloch-Form: 1:20
Konischer Rundlauf (mm): ≤ 0.003
Stirnflächenrundlauf (mm): ≤ 0.003
Rundlauf bei 300 mm: ≤ 0.008
Spindelmodell: NN3020+N1017+2x100B
Durchgangslochdurchmesser (mm): φ66
Encoder: 1Vp-p Chord-Encoder / SYNTEC-Encoder
Gewicht (kg): 131
Installationsart: Horizontal
Adaptive CNC-Systeme: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC usw.

Merkmale / technische Spezifikationen

• Modell: DGZYC-20045/19-FWVCS
• Motorart: Dreiphasen-AC-Permanentmagnet-Synchronmotor
• Leistung (S1): 19 kW
• Nenndrehmoment (S1): 181 Nm; Spitzendrehmoment: 398 Nm
• Max. Drehzahl: 4500 U/min
• Gehäusedurchmesser: Φ200 mm; Durchgangsloch: φ66 mm
• Nasenform: A2-6; Kegelloch-Form: 1:20
• Konischer Rundlauf: ≤ 0.003 mm; Stirnflächenrundlauf: ≤ 0.003 mm; bei 300 mm: ≤ 0.008 mm
• Balancegrad: G0.4; Schmierung: Fett
• Max. Strom: 92 A; Nennspannung: 380 V
• Gewicht: 131 kg; Installation: horizontal
• Kompatible CNC-Systeme: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC usw.
