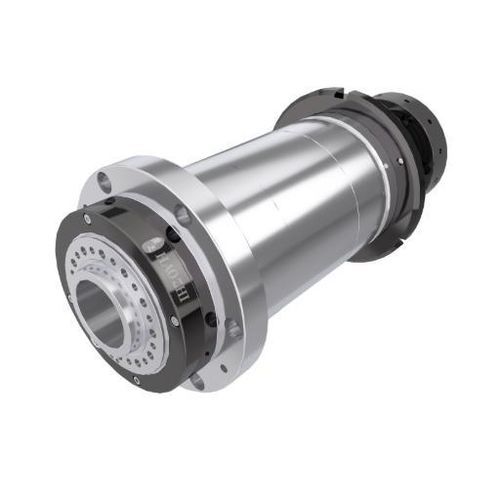

Drehspindel DGZC-17006K6-FC

mit RiemenantriebFettschmierung

Einführung
Die K6-Version passt die 170-mm-Spindelplattform an Keilriemengetriebene horizontale CNC-Drehmaschinen an. Sie behält den Durchgangsbohrungsdurchmesser von φ56 mm und die Serien-Drehzahlbegrenzung von 6000 U/min bei und reduziert das Gewicht gegenüber der synchronriemenbetriebenen K7-Konfiguration leicht.

Wichtige Daten
Durchmesser: Φ170 mm
Durchgangsbohrung: φ56 mm
Maximale Drehzahl: 6000 U/min

Technische Daten (Zusammenfassung)
Modell: DGZC-17006K6-FC
Höchstgeschwindigkeit (U/min): 6000
Auswuchtnorm: G0.4
Schmierung: Fett
Nasenform: A2-5
Kegelohrverjüngung: 1:19.18
Konischer Rundlauf (mm): ≤0.003
Rundlauf der Stirnfläche (mm): ≤0.003
Rundlauf bei 300 mm Standardstange: ≤0.01
Lager / Spindelmodell: 4x7016
Durchgangslochdurchmesser (mm): φ56
Antriebsriemenscheibe: Keilriemen (V-Belt)
Codierriemenscheibe: XL
Gewicht (kg): 81.7
Installation: Horizontal

Abmessungen (Nennwerte)
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

Merkmale / technische Spezifikationen

• Modell: DGZC-17006K6-FC
• Außendurchmesser: Φ170 mm
• Durchgangsbohrung: φ56 mm
• Maximale Drehzahl: 6000 U/min
• Auswuchtnorm: G0.4
• Schmierung: Fett
• Nasenform: A2-5
• Kegelverhältnis: 1:19.18
• Konischer Rundlauf: ≤0.003 mm
• Rundlauf Stirnfläche: ≤0.003 mm
• Rundlauf bei 300 mm: ≤0.01 mm
• Lager / Modell: 4x7016
• Antrieb: Keilriemen (Codierriemenscheibe XL)
• Gewicht: 81.7 kg
• Installation: Horizontal
• Abmessungen: A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
