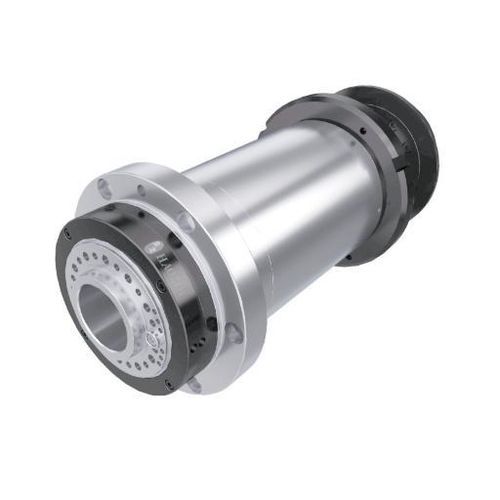

Drehspindel DGZYC-17005/11C-FWCS

mit AsynchronmotorFettschmierung

Kurze Produktbeschreibung
Die DGZYC-17005 ist eine motorisierte Drehspindel mit 11 kW Dauerleistung und einem Nenndrehmoment von 52.3 Nm in einem Gehäuse mit Φ170 mm Durchmesser. Mit A2-5-Nase und Durchgangsbohrung Φ56 mm ausgelegt für mittelschwere Drehanwendungen mit hohem Drehmomentbedarf bei kompakter Bauform.

Hauptmerkmale
Durchmesser: Φ170 mm
Maximale Drehzahl: 5000 U/min
Nenndrehmoment (S1): 52.3 Nm
Nennleistung (S1): 11 kW

Technische Daten
Modell: DGZYC-17005/11C-FWCS
Motorart: Dreiphasen-AC-Permanentmagnet-Synchronmotor
Max. Drehzahl (U/min): 5000
Max. Strom (A): 47.3
Max. Drehmoment (Nm): 109.8
Nennspannung (V): 380
Nennleistung (S1/100%) (kW): 11
Nenndrehmoment (S1/100%) (Nm): 52.3
Balancierungsgrad: G0.4
Schmierung: Fett
Nasenform: A2-5
Kegellochkonus: 1:20
Kegelige Rundlaufabweichung (mm): ≤0.003
Rundlauf Stirnfläche (mm): ≤0.003
Rundlauf bei 300 mm (mm): ≤0.008
Lageranordnung: 3x7016 + 2x7014
Durchgangsloch Ø (mm): Φ56
Encoder-Optionen: Chord encoder / SYNTEC Encoder
Gewicht (kg): 96
Installation: Horizontal
Kompatible CNC-Systeme: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC etc.

Abmessungen
Maßzeichnung und Details zur Montagefläche sind im Abschnitt Abmessungen der Produktseite verfügbar.

Eigenschaften / Technische Spezifikationen

• Modell: DGZYC-17005/11C-FWCS
• Gehäusedurchmesser: Φ170 mm
• Nennleistung (S1): 11 kW
• Nenndrehmoment (S1): 52.3 Nm
• Max. Drehmoment: 109.8 Nm
• Max. Drehzahl: 5000 U/min
• Durchgangsbohrung: Φ56 mm
• Nasenform: A2-5
• Motorart: Dreiphasen-AC-Permanentmagnet-Synchronmotor
• Nennspannung: 380 V
• Max. Strom: 47.3 A
• Balancierungsgrad: G0.4
• Schmierung: Fett
• Toleranzen Rundlauf: konisch ≤0.003 mm; Stirnfläche ≤0.003 mm; bei 300 mm ≤0.008 mm
• Lagerkonfiguration: 3x7016 + 2x7014
• Encoder-Optionen: Chord encoder / SYNTEC Encoder
• Gewicht: 96 kg
• Installation: Horizontal
• Kompatible CNC-Systeme: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
