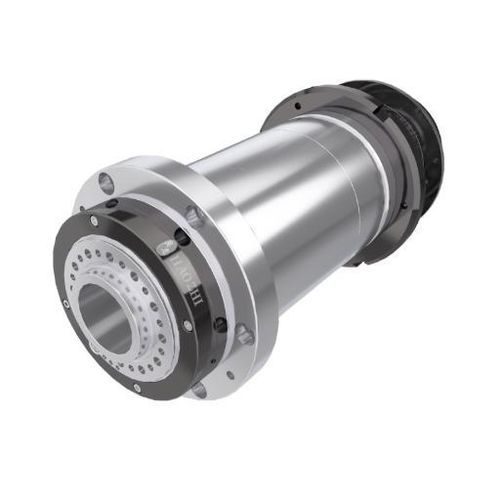

Spindel für Dreharbeiten DGZC-17006K7-FC

mit RiemenantriebFettschmierunghorizontal

Produktübersicht
Der Zahnriemen‑/synchronriemenantrieb ist das prägende Merkmal der DGZC-17006K7. Die Spindel verfügt über ein Gehäuse Φ170 mm, eine A2-5‑Nase, eine Durchgangsbohrung Φ56 mm und eine maximale Drehzahl von 6000 U/min, ausgelegt für die Integration in mittelgroße CNC‑Drehmaschinen.

Wesentliche Spezifikationen
Durchmesser: Φ170 mm
Maximale Drehzahl: 6000 U/min
Durchgangsbohrung: Φ56 mm

Technische Daten
Modell: DGZC-17006K7-FC
Maximale Drehzahl (U/min): 6000
Balancegrad: G0.4
Schmierung: Fett
Nasenform: A2-5
Kegelsatzverhältnis: 1:19.18
Konischer Rundlauf (mm): ≤0.003
Rundlauf Stirnfläche (mm): ≤0.003
Rundlauf bei 300 mm (mm): ≤0.01
Spindellager: 4×7016
Durchgangslochdurchmesser (mm): Φ56
Antriebsriemenscheibe: Synchronriemen (timing)
Codierriemenscheibe: XL
Gewicht (kg): 84.2
Installation: Horizontal
Abmessungen (mm): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

Anwendungen
Integration in mittelgroße CNC‑Drehmaschinen, die einen Synchronriemenantrieb und eine Φ56‑Durchgangsbohrung benötigen; geeignet für Stangenzuführung und interne Werkzeugdurchführungen.

Charakteristika / Technische Spezifikationen

• Modell: DGZC-17006K7-FC
• Gehäusedurchmesser: Φ170 mm
• Maximale Drehzahl: 6000 U/min
• Durchgangsbohrung: Φ56 mm
• Nasenform: A2-5
• Antriebsart: Synchronriemen (timing) mit XL‑Codierriemenscheibe
• Lager: 4×7016
• Balancegrad: G0.4
• Schmierung: Fett
• Rundlaufgenauigkeit: Kegel und Stirnfläche ≤0.003 mm; ≤0.01 mm bei 300 mm
• Kegelverhältnis: 1:19.18
• Gewicht: 84.2 kg
• Installationsmethode: Horizontal
• Wesentliche Abmessungen: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
