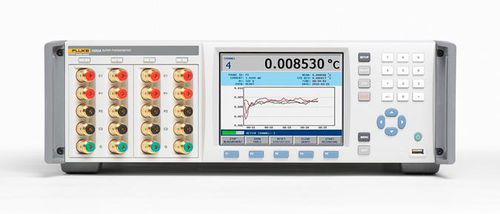

Widerstandsthermometer 159 series

Pt100RTDmit LCD-Grafikdisplay

Produktübersicht
Verhältnis- oder absolute Widerstandsmessung: wählen Sie den passenden Messmodus. Der 1595A erreicht Verhältnissunsicherheiten bis zu 0,06 ppm in der Nähe von Eins. Geräte wandeln absolute Widerstände in Temperatur um und zeigen °C, °F oder K an; interne, temperaturgeregelte Referenzwiderstände: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ. Referenzen sind in einem 30 °C Ofen mit ≈10 mK Stabilität untergebracht; 24‑h Stabilität besser als 0,25 ppm, Jahresgenauigkeit 4 ppm.

Geringes Messrauschen
Patentierte/innovative Schaltungsarchitektur reduziert elektrisches Rauschen und zufällige Fehler durch gleichzeitige Rx/Rs Messungen mit Stromumkehr und Mittelung, doppelte parallele ADCs sowie passives/aktives Filtern. Der typische Unsicherheitsbeitrag durch Rauschen kann unter geeigneten Bedingungen bis zu 0,00002 °C betragen.

Hohe Messgeschwindigkeit
Abtastraten bis 1 s (volle Genauigkeit bei 2 s). Anwendersteuerung von Abtastrate und Zeitparametern; Fernanzeige und Steuerung per Ethernet.

Verhältnis-Selbstkalibrierung
Automatisierte Prozedur prüft oder kalibriert die Linearität des Widerstandsverhältnisses mit den internen temperaturgeregelten Referenzwiderständen. Acht Verhältnisprüfungen, Berichterstattung von Linearitätsfehlern, Ablaufzeit typ. ~30 Minuten, Erkennung von Messkreisdefekten möglich. Passwortgeschützte Option zum Anwenden von Justierwerten.

Hauptfunktionen

• Verhältnisgenauigkeit bis 0,06 ppm (1595A) bei Verhältnissen nahe 1.
• Kompatibel mit SPRT, PRT, RTD und Thermistoren; Eingangsbereich 0 Ω bis 500 kΩ.
• Ratio Self-Calibration zur Verifikation/Calibration der Linearität ohne externe Geräte.
• Temperaturgeregelte interne Referenzwiderstände: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ.
• Automatische Nullleistungsmessungen und kalibrierte Messströme zur Reduzierung der Unsicherheit.
• Abtastraten bis 1 s; vier PRT/Thermistor-Eingänge vorne; zwei dedizierte RS-Eingänge hinten; Datenerfassung ~80.000 Messwerte.

Repräsentative Spezifikationen
Messfunktionen: 4‑draht PRT, Thermistor, Widerstand, Widerstandsverhältnis.
Eingangswiderstandsbereich: 0 bis 500 kΩ.
Verhältnisbereich: 0 bis 10.
Akzeptierter externer RS‑Bereich: 1 Ω bis 10 kΩ.
Interne RS: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ.
Anzeigeeinheiten: Rx/Rs, K, °C, °F, Ω; Auflösung 0,1 bis 0,000001.
Abtastperioden (s): 1, 2, 5, 10 (2 s für volle Genauigkeit).
Kommunikation: RS-232, USB, IEEE-488, Ethernet; Full VGA LCD.

Handbücher & Ressourcen
Benutzerhandbuch, Referenzhandbuch, Datenblatt, Firmware‑Updates und Kalibrierungsunterlagen verfügbar.
