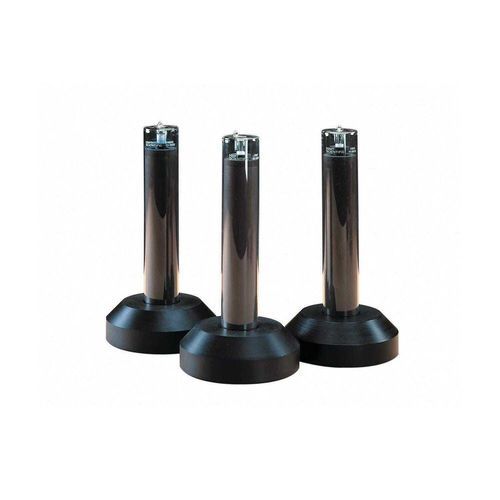

Temperaturkalibrator 5900E

für RTD-Sensorfür Temperatursensorfür Thermometer

Hauptmerkmale

• Metallische Gefrierpunkt-Zellen hergestellt mit Metallproben von ≥ 99,9999 % Reinheit (häufig 99,99999 %).
• Vollständige ITS-90-Abdeckung von Argon bis Kupfer, einschließlich TPW- und Gallium-Optionen.
• Lange, stabile Plateaus (Gallium: Wochen; TPW: Monate bei geeigneter Wartung).
• Zellen werden mit einer Reinheitsanalyse geliefert; akkreditierte Vergleichsmessungen verfügbar.

Produktübersicht

• ITS-90 Fixpunktzellen liefern Primärstandard-Realisierungen nahe den theoretischen Gefriertemperaturen für hochpräzise Temperaturkalibrierungen.
• Fluke Calibration Zellen werden in ultrareinen Labors gefertigt, mit hochdichten, hochreinen Graphit-Tiegeln und versiegelten Quarz- oder Edelstahlhüllen, evakuiert und mit hochreinem Argon gefüllt; die Versiegelung erfolgt am Gefrierpunkt und der Argon-Druck wird zur genauen Druckkorrektur gemessen und protokolliert.
• Traditionelle Zellen durchlaufen Schmelz-Gefrier-Kurven und Steigungsanalysen; optionale Vergleiche mit Fluke-Referenzzellen sind verfügbar.

Galliumzellen

• 5943 Galliumzelle: Edelstahlhülle mit hochreinem Gallium (99,99999 %) in einer Verbundhülle, gefüllt mit Argon bei einer Normatmosphäre an der Schmelztemperatur.
• Design berücksichtigt die ~3,1 % Volumenvergrößerung beim Gefrieren mit flexiblen, gasdichten Wänden; kein routinemäßiges Pumpen/Nachfüllen erforderlich.
• Typische Unsicherheit: 0,1 mK (k=2); Erhalt der Unsicherheit < 0,1 mK mindestens fünf Jahre gewährleistet bei bestimmungsgemäßer Nutzung.
• Automatisierte Realisierung und Wartung mit dem 9230 Maintenance Apparatus ermöglicht Schmelzplateaus bis zu acht Tagen und wöchentliche Automatisierung.

Wasserzellen (TPW)

• Triple-Point-of-Water-Zellen beheben typische Eisbad-Einschränkungen (Gradienten, Reinheit, Reproduzierbarkeit) und werden häufig für ITS-90-Realisierungen nahe 0,01 °C verwendet.
• Fluke-TPW-Zellen in traditioneller Größe erreichen in nationalen Laboren veröffentlichte Unsicherheiten von ±0.0001 °C.
• Eismäntel können mit Trockeneis, LN2 oder Tauchgefriergeräten gebildet werden und halten bis zu zwei Monate bei Pflege in kompatiblen Fluke-Bädern (7012 oder 7312).

Offene Metallzellen

• Offene Metall-Fixpunktzellen aus Quarz verwenden dieselben hochreinen Materialien und Fertigungstechniken wie versiegelte Zellen, verfügen jedoch über ein hochwertiges Ventil zur präzisen Druckführung.
• Ermöglichen Evakuierung, Füllen/Spülen mit Inertgas und Messungen unter geregeltem Druck, um Unsicherheiten aus Druckkorrekturen zu minimieren — geeignet für anspruchsvolle Temperatur-gegen-Druck-Anwendungen und präzise SPRT-Kalibrierungen.
• Konstruktionsmerkmale: erhöhte Bauhöhe für Ventilzugang, reine Quarz-Wollisolierung, hochreine Graphit-Scheiben zur Vermeidung von Wärmeverlusten und Optimierung vertikaler Temperaturgradienten.
• Typischer Außendurchmesser: 50 mm; Gesamthöhen je nach Modell (siehe Spezifikationen).

Spezifikationstabelle (ausgewählte Zeilen)
Specifications
Model | Fixed Point | Style | Assigned Value (°C) | Outside Diameter | Inside Diameter | Total Outside Cell Height | Depth‡ | Cell Uncertainty (mK, k=2) | Certification (mK, k=2)†
5900E | Mercury | Stainless Steel | −38.8344 | 31 mm | 8.2 mm | 470 mm | 200 mm | 0.2 | 0.25
5904 | Indium | Traditional Quartz Glass | 156.5985 | 48 mm | 8 mm | 285 mm | 195 mm | 0.7 | 0.7
5905 | Tin | Traditional Quartz Glass | 231.928 | 48 mm | 8 mm | 285 mm | 195 mm | 0.5 | 0.8
5906 | Zinc | Traditional Quartz Glass | 419.527 | 48 mm | 8 mm | 285 mm | 195 mm | 0.9 | 1.0
5907 | Aluminum | Traditional Quartz Glass | 660.323 | 48 mm | 8 mm | 285 mm | 195 mm | 1.3 | 1.8
5908 | Silver | Traditional Quartz Glass | 961.78 | 48 mm | 8 mm | 285 mm | 195 mm | 2.4 | 4.5
5909 | Copper | Traditional Quartz Glass | 1084.62 | 48 mm | 8 mm | 285 mm | 195 mm | 10.1 | 12.0
5924 | Indium | Open Quartz Glass | 156.5985 | 50 mm | 8 mm | 596 mm | 195 mm | 0.7 | 0.7
5925 | Tin | Open Quartz Glass | 231.928 | 50 mm | 8 mm | 596 mm | 195 mm | 0.5 | 0.8
5926 | Zinc | Open Quartz Glass | 419.527 | 50 mm | 8 mm | 596 mm | 195 mm | 0.9 | 1.0
5927A-L | Aluminum | Open Quartz Glass (long) | 660.323 | 50 mm | 8 mm | 696 mm | 195 mm | 1.3 | 1.8
5927A-S | Aluminum | Open Quartz Glass (short) | 660.323 | 50 mm | 8 mm | 596 mm | 195 mm | 1.3 | 1.8
5928 | Silver | Open Quartz Glass | 961.78 | 50 mm | 8 mm | 696 mm | 195 mm | 2.4 | 4.5
5929 | Copper | Open Quartz Glass | 1084.62 | 50 mm | 8 mm | 696 mm | 195 mm | 10 | 12.0
5943 | Gallium | Stainless Steel | 29.7646 | 38.1 mm | 8.2 mm | 250 mm | 168 mm | 0.1 | 0.1
† Zertifizierungsunsicherheitswerte können geringfügig abweichen. ‡ Die Tiefe wird vom Boden des Thermometerbrunnens bis zur Oberkante des reinen Referenzmaterials gemessen.

Technische Spezifikationen

• Familie: ITS-90 Fixpunkt-Metallzellen, Abdeckung Argon bis Kupfer.
• Typische Metallprobenreinheit: ≥ 99,9999 % (sechs 9s), oft 99,99999 % (sieben 9s).
• Zellenstile: versiegelter Edelstahl, traditioneller versiegelter Quarz, offener Quarz (Lang/Kurz-Varianten) und metallummanteltes Gallium.
• Vertretbare ITS-90-Werte: Quecksilber −38.8344 °C; Indium 156.5985 °C; Zinn 231.928 °C; Zink 419.527 °C; Aluminium 660.323 °C; Silber 961.78 °C; Kupfer 1084.62 °C; Gallium 29.7646 °C.
• Typischer Außendurchmesser: 31–50 mm; Innendurchmesser ≈ 8–8.2 mm.
• Gesamthöhe: traditionelle Zellen ≈ 285–470 mm; offene/liegende Varianten bis ≈ 696 mm; versiegelte Silber-/Kupferzellen ≈ 700 mm.
• Tiefe (Thermometerbrunnen bis Referenz): Beispielwerte 168–200 mm je nach Modell.
• Beispielunsicherheiten (k=2): von 0.1 mK (Gallium) bis 12.0 mK (Kupfer) je nach Fixpunkt und Modell.
• Geliefert mit Reinheitsanalyse des Metallmusters; traditionelle Zellen durchlaufen Schmelz-Gefrier-Kurven und Steigungsanalyse; optionale Vergleiche verfügbar.
