Produktbeschreibung

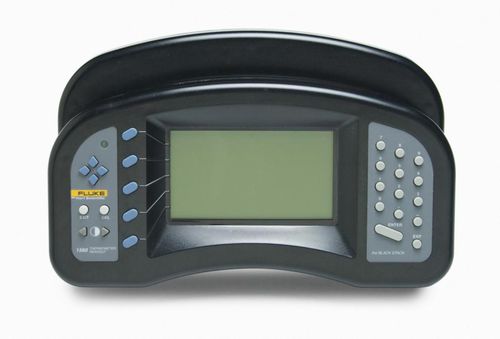

Der 1560 Black Stack ist ein modulares, erweiterbares Messgerät für präzise Temperaturablesung, automatisierte Kalibrierabläufe und multikanalige Datenerfassung. Das System besteht aus einer Basiseinheit (Display, Prozessor, Netzteil) und bis zu acht stapelbaren Modulen; Module enthalten eigene Prozessoren und Kalibrierdaten und werden von der Basis automatisch erkannt.

Wichtigste Merkmale

• Modulare Architektur für SPRT, RTD/PRT, Thermistoren und Thermoelemente
• Erweiterbar auf bis zu 8 Module (bis zu 96 sequentielle Eingänge)
• Referenzfähige Messungen (modulabhängige Genauigkeit bis ±0,0013 °C)
• Interner Datenspeicher (speichert die zuletzt 1000 Messwerte) und RS‑232; optional IEEE‑488/GPIB über Modul 3560
• Frontseitiges Grafik‑LCD mit Strip‑Chart‑Anzeige und benutzerfreundlicher Bedienung

Basiseinheit
Die Basiseinheit enthält Display, Hauptprozessor, Netzteil, Bedientasten und RS‑232‑Anschluss. Sie versorgt die Module mit Strom und steuert die Kommunikation; beim Einschalten wird ein Selbsttest durchgeführt. Die Messmerkmale legt die Bestückung mit Modulen fest.

Module (Übersicht)
Module sind für bestimmte Sensortypen ausgelegt und speichern ihre Kalibrierdaten. Typische Module sind:

• SPRT Modul 2560 — 2 Kanäle, 25 Ω und 100 Ω Vierleiter‑RTD/PRT/SPRT; Widerstands‑ und ITS‑90/W(T90)/IPTS‑68/CVD/Polynom‑Umrechnung
• Hochtemperatur‑PRT Modul 2561 — 2 Kanäle, HTPRT/RTD für Anwendungen bis 1200 °C
• PRT Scanner 2562 — 8 Kanäle für 100 Ω PRT/RTD (2/3/4 Leiter)
• 1000‑Ohm PRT Module 2567 (2 ch) & 2568 (8 ch)
• Standards Thermistor 2563 — 2 Kanäle, driftarme Thermistoren
• Thermistor Scanner 2564 — 8 Kanäle
• Precision Thermocouple 2565 — 2 Kanäle, interne Kompensation der Vergleichsstelle
• Thermocouple Scanner 2566 — 12 Kanäle, unterstützt K, J, T, S, R, B, E, N
• Extended Communication Module 3560 — fügt GPIB (IEEE‑488), Centronics‑Druckerschnittstelle und analoge Ausgabe hinzu

SPRT‑Modul Details
Das SPRT‑Modul 2560 bietet zwei Vierleiter‑Eingänge für SPRT/PRT 25 Ω und 100 Ω mit referenzfähiger Widerstandsgenauigkeit (0 Ω–400 Ω). Es unterstützt direkte Widerstandsmessung und verschiedene Temperaturumrechnungen; zwei Kanäle ermöglichen Vergleichsmessungen zwischen Referenzsonden.

Datenerfassung und Software
Der interne Speicher legt die letzten 1000 Messwerte mit Zeitstempel ab. Datenübertragung per RS‑232 an einen PC ist möglich. Die Software Fluke Calibration LogWare (Modell 9935) bietet Multikanal‑Logging, grafische und statistische Auswertung, Alarme, verzögerte Starts und wählbare Aufzeichnungsintervalle. Das Display unterstützt ein grafisches Strip‑Chart mit automatischer vertikaler Skalierung.

Design und Bedienkomfort
Module werden an der Rückseite der Basiseinheit gesteckt; jedes Modul enthält seine Kalibrierung, sodass Module hinzugefügt oder getauscht werden können, ohne das gesamte System neu zu kalibrieren. Die Frontplatte bietet direkten Zugriff auf Programmierung und Anschlüsse sind für Labor‑ und Werkstattbetrieb ausgelegt.

Anwendungen
Geeignet für Referenzmetrologie, automatisierte Kalibriersysteme, labor‑ und industrienahe präzise Temperaturmessungen, multikanalige Datenerfassung und Verifikationsaufgaben, einschließlich Überprüfung biomedizinischer Geräte.

Technische Daten

• Modell (Basiseinheit): 1560 — Netzspannung 100–240 V AC, 50/60 Hz; Display: 4,25" x 2,25" Grafik‑LCD mit LED‑Hintergrundbeleuchtung
• Unterstützte Module: bis zu 8 (automatische Sequenzierung 1–96 Kanäle)
• Kommunikation: RS‑232 Standard; optional IEEE‑488 (GPIB) via Modul 3560
• Speicher: speichert die letzten 1000 Messwerte mit Datum/Uhrzeit; nichtflüchtiger Speicher für Kanalreihenfolge und Sondenkoeffizienten
• Mindestabtastzeit: 2 Sekunden
• SPRT Modul 2560: 2 Kanäle, 0 Ω–400 Ω, Widerstandsgenauigkeit ±20 ppm, äquivalente Temperatur ≈ ±0,005 °C bei 0 °C, Widerstandsauflösung 0,0001 Ω, Temperaturauflösung 0,0001 °C
• High‑Temp PRT 2561: 2 Kanäle, 0 Ω–25 Ω, bis 1200 °C, Temperaturgenauigkeit ≈ ±0,013 °C bei 0 °C
• PRT Scanner 2562: 8 Kanäle, 0 Ω–400 Ω, Temperaturgenauigkeit ≈ ±0,01 °C bei 0 °C
• Standards Thermistor 2563: 2 Kanäle, Temperaturgenauigkeit ±0,0013 °C bei 0 °C
• Thermistor Scanner 2564: 8 Kanäle, Temperaturgenauigkeit ±0,0025 °C bei 0 °C
• Precision Thermocouple 2565: 2 Kanäle, mV −10 bis 100 mV, mV‑Genauigkeit ±0,002 mV, Temperaturgenauigkeit ±0,05 °C (externe CJC)
• Thermocouple Scanner 2566: 12 Kanäle, mV‑Genauigkeit ±0,004 mV, Temperaturgenauigkeit ±0,1 °C (externe CJC)
• Extended Communication Module 3560: GPIB (IEEE‑488), Centronics Druckerschnittstelle, analoger Ausgang ±1,25 VDC
