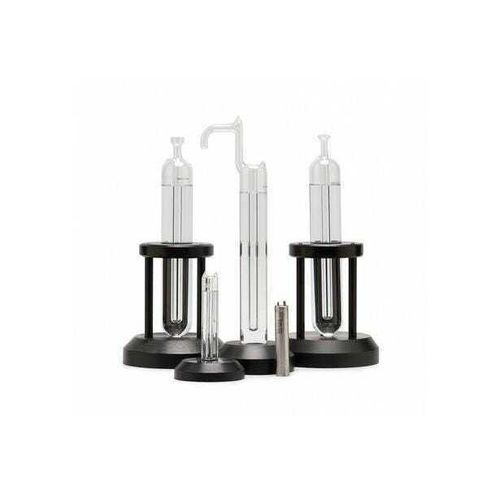

Temperaturkalibrator 5901A-G

für Temperatursensorfür ThermometerReferenz

Wesentliche Merkmale

• Einfach zu verwendende TPW-Zellen mit typischer erweiterter Unsicherheit < ±0,0001 °C für Hauptmodelle.
• Erhältlich in mehreren Größen und mit Glas- oder Siliziumdioxid (Quarz)-Gehäusen.
• Gefüllt mit destilliertem Meerwasser mit isotopischer Zusammensetzung nach VSMOW.
• Bieten ein fundamentales, reproduzierbares Temperaturreferenzniveau für Kalibrierlabore.

Produktübersicht
Die 5901-Serie wird evakuiert und hermetisch verschlossen, nachdem sie mit sorgfältig destilliertem Meerwasser gefüllt wurde, das der isotopischen Zusammensetzung des Vienna Standard Mean Ocean Water (VSMOW) entspricht. Die Fertigung minimiert Kontaminationen und erhält die isotopische Integrität.

Heavy water
Sauerstoff- und Wasserstoffisotope (einschließlich 17O, 18O und 2H) beeinflussen die TPW-Temperatur. Meerwasser wird eingesetzt, weil seine isotopische Zusammensetzung zu den schwereren üblichen Werten gehört. Isotopenbedingte TPW-Verschiebungen können bis zu 0,00025 °C betragen; der Unsicherheitsbeitrag von VSMOW-basierten Zellen liegt unter ±0,000007 °C (≈7 µK) für Hauptmodelle.

Optionen zur isotopischen Verifizierung
Kunden können eine isotopische Verifizierung durch Laboranalyse einer entnommenen Probe oder durch Bereitstellung versiegelter Ampullen mit Wasserproben für unabhängige Tests anfordern.

Verunreinigungen
Verunreinigungen verursachen größere TPW-Fehler als isotopische Unterschiede. Die Zellen durchlaufen mehrere Destillationsschritte und kontrollierte Herstellungsprozesse, um Reinheit zu gewährleisten. Quarz-Zellen können direkt an die Destillationsanlage angeschlossen werden, um Kontaminationsrisiken zu minimieren.

Glas vs. Quarz
Borosilikatglasgehäuse sind kostengünstiger, zeigen jedoch langfristig höhere Porosität; Fused Silica (Quarz) ist weniger porös und stabiler. Typische Drift von Glaszellen liegt bei etwa 0,00006 °C pro Jahr.

Größen und Modelle
Die Modelle 5901A, 5901C und 5901D (Glas oder Quarz) bieten 265 mm Eintauchtiefe und unterscheiden sich hauptsächlich im Innendurchmesser des Messbohrung. Modell 5901B-G ist eine kleinere Glas-Mini-Zelle (für das 9210 Maintenance Apparatus) mit kürzerer Eintauchtiefe. Buchsen und Adapter sind verfügbar, um verschiedene Thermometerdurchmesser aufzunehmen.

Zubehör
Zubehör umfasst das 2031A Quick Stick Eintauch-Kühlsystem (Trockeneis/Alkohol) zur Beschleunigung der Eis-Mantelbildung in größeren Zellen, optionale Versicherungsleistungen sowie eine Auswahl an Buchsen/Adaptern für Sondendurchmesser.

Modelle (Auswahl)

• 5901A-G — TPW-Zelle, 12 mm ID mit Griff, Glasgehäuse
• 5901A-Q — TPW-Zelle, 12 mm ID mit Griff, Quarzgehäuse
• 5901C-G — TPW-Zelle, 13,6 mm ID, Glasgehäuse
• 5901C-Q — TPW-Zelle, 14,4 mm ID, Quarzgehäuse
• 5901D-G / 5901D-Q — TPW-Zelle, 12 mm ID, Glas- oder Quarzgehäuse
• 5901B-G — TPW-Zelle, Mini, Glasgehäuse (für 9210 Maintenance Apparatus)
• Buchsen: 3901-11, 3901-12, 3901-13, 3901-21, 3901-22, 3901-23
• Anerkannter Vergleich: 1904-TPW

Hinweise
Verschiedene Bäder und Wartungssysteme sind verfügbar, um den Dreifachpunkt über längere Zeiträume aufrechtzuerhalten. Anerkannte Prüfbescheinigungen sind für Zellen unter der Referenz 1904-TPW erhältlich.

Technische Daten

• Erweiterte Unsicherheit (k=2): < 0,0001 °C für die meisten 5901-Modelle; < 0,0002 °C für die Mini (5901B-G).
• Reproduzierbarkeit: 0,00002 °C für Hauptmodelle; 0,00005 °C für die Mini.
• Beispieldimensionen: 5901A (50 mm OD, 12 mm ID, 450 mm Länge); 5901C (60 mm OD, 13,6 mm oder 14,4 mm ID, 420 mm Länge); 5901B (30 mm OD, 8 mm ID, 180 mm Länge).
• Eintauchtiefe (Wasseroberfläche bis Bohrungsboden): 265 mm für 5901A/C/D; 118 mm für 5901B (Mini).
• Gehäusematerialien: Borosilikatglas oder Fused Silica (Quarz).
• Wasserquelle: Ozean (isotopische Zusammensetzung VSMOW).
• dDVSMOW-Toleranz: ±10 ‰ (±1 %) für Hauptmodelle; ±20 ‰ für die Mini.
• Δ18O VSMOW-Toleranz: ±1,5 ‰ (±0,15 %) für Hauptmodelle; ±3 ‰ für die Mini.
• Auswirkung der Abweichung von VSMOW auf TPW: ≈ ±7 µK für Hauptmodelle; ≈ ±14 µK für die Mini.
