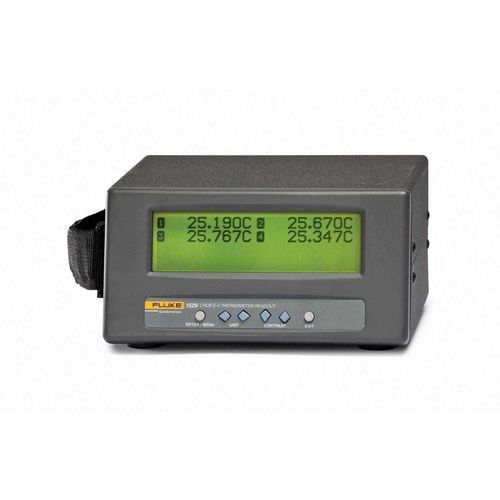

Thermoelement-Thermometer 1529 series

mit ThermistorRTDmit LCD-Grafikdisplay

Produktübersicht
Das 1529 Chub‑E4 ist ein vierkanaliges Normthermometer für Labor‑ und Außeneinsatz. Es liest PRT/RTD, Thermistoren und Thermoelemente mit laborgeeigneten Messmodi, flexiblen Eingangskonfigurationen, internem Logging und mehreren Kommunikationsoptionen.

Wichtigste Merkmale

• Vier konfigurierbare Eingänge: 4 PRT/Thermistor, 4 Thermoelemente oder 2+2 Kombination.
• Anzeige von bis zu acht anwendergewählten Datenfeldern; bis zu 10 Bildschirmlayouts speicherbar.
• Interner Speicher für bis zu 8.000 zeitgestempelte Messwerte; 14 wählbare Protokollintervalle.
• Typische Akkulaufzeit NiMH ~8 Stunden (ohne Hintergrundbeleuchtung); AC/DC Betrieb möglich.

Eingänge
Vier konfigurierbare Eingänge akzeptieren PRT/RTD (100 Ω, 25 Ω, 10 Ω; ITS‑90, IEC‑751/DIN, Callendar‑Van Dusen), Thermistoren (Steinhart‑Hart oder YSI‑400) und Thermoelemente (B, E, J, K, N, R, S, T, Au‑Pt; C und U per Anwendungsnotiz). PRT/Thermistor‑Kanäle unterstützen 2/3/4‑Leiteranschluss und verwenden patentierte Mini‑DWF‑Stecker; Thermoelemente nutzen Standard‑ oder Miniaturstecker. Messungen simultan oder sequentiell; Hochgeschwindigkeitsmodus bis 10 Messungen/s auf einem Kanal.

Anzeige
33 x 127 mm grafisches, hintergrundbeleuchtetes LCD. Einheiten: °C, °F, K, Ω, KΩ, mV. Temperaturauflösung wählbar von 0,01 bis 0,0001. Acht Datenfelder wählbar (Statistik, Sondeninfo, T1–T2, Datum/Uhrzeit, Akkustand etc.). Front‑Panel‑Menü für Sondenkoeffizienten, Abtastraten, Kommunikation und Speicheroptionen.

Kommunikation und Speicher
RS‑232 standardmäßig; IEEE‑488 (GPIB) optional. Interner Speicher für bis zu 8.000 Messwerte mit Zeitstempel. Protokollintervalle 0,1 s bis 60 min; getrennte, beschriftbare Protokollsitzungen möglich. Optionale PC‑Software für Echtzeit‑Logging, grafische/statistische Auswertung und Alarmfunktionen.

Stromversorgung und Mobilität
AC: 100–240 V ac, 50–60 Hz. DC: 12–16 V dc (Batterieladung 14,5–16 V dc). Interner NiMH‑Akku ca. 8 Stunden typischer Betrieb ohne Hintergrundbeleuchtung; Ladezeit ca. 3 Stunden; ca. 500 Zyklen. Rack‑Montage‑Kit verfügbar; kompakte Bauform für Labortisch.

Anwendungen und Zubehör
Geeignet für Thermometerablesung, Kalibrierbänke, automatisierte Kalibriersysteme und ferngesteuerte Datenerfassung. Kompatibles Zubehör: Referenz‑PRTs, Standard‑Thermistoren, Edelmetall‑Thermoelemente, Transportkoffer, Rack‑Kit und serielle Drucker.

Spezifikationen (Wesentliches)

• Modellfamilie: 1529 Chub‑E4 (Konfigurationen: 2 TC + 2 PRT/Thermistor; 4 PRT/Thermistor; 4 TC).
• Temperaturbereiche: PRT/RTD −189 °C bis 960 °C; Thermistor −50 °C bis 150 °C; Thermoelement −270 °C bis 1800 °C.
• Messbereiche: Widerstand 0–400 Ω (PRT); Thermistor 0–500 kΩ; Thermoelement −10 bis 100 mV.
• Temperaturgenauigkeit (Gerät allein): Beispiele: PRT ±0,004 °C bei −100 °C; ±0,009 °C bei 100 °C. Thermistor Beispiel: ±0,0025 °C bei 25 °C.
• Auflösung: PRT 0,001 °; Thermistor 0,0001 °; TC 0,01–0,001 ° (wählbar).
• Datenerfassung: bis zu 8.000 zeitgestempelte Messwerte; 14 Intervalle; beschriftbare Sitzungen.
• Kommunikation: RS‑232 Standard; IEEE‑488 (GPIB) optional; PC‑Software kompatibel.
• Stromversorgung: AC 100–240 V; DC 12–16 V; NiMH Akku ~8 h; Ladezeit ~3 h.
• Abmessungen / Gewicht: 102 x 191 x 208 mm; 2 kg.
