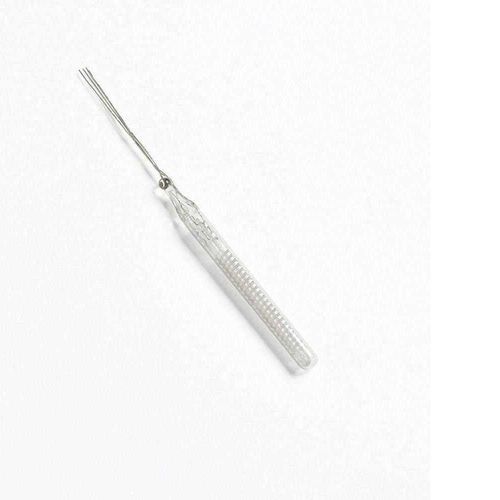

Fühler-Thermometer 5686-B

Platinen-WiderstandRTDohne Anzeige

Produktübersicht
Das Fluke 5686‑B ist ein Standard‑Platin‑Widerstandsthermometer (SPRT) mit Glaskapsel, ITS‑90 konform, zur Umwandlung von Temperatur in Widerstand mit primärer Rückführbarkeit. Betriebsbereich: −260 °C (13 K) bis 232 °C (505 K). Die miniature Glaskapsel ermöglicht vollständige Immersion, reduziert Wärmefluss und eignet sich für begrenzte Einbauräume und Fixpunktkalibrierungen. Das Messelement ist hochreiner Platindraht, handgewickelt auf einem querrahmen aus verschmolzener Siliziumdioxid; die Kapsel ist druckversiegelt mit hochreinem Helium zur Sicherung der Langzeitstabilität.

Wichtigste Merkmale

• Miniatur‑Glaskapsel‑SPRT, optimiert für metrologische Aufgaben mit kurzen, vollständig eintauchbaren Sonden.
• Großer Temperaturbereich: −260 °C bis 232 °C; typische Stabilität 0,001 °C über 100 °C.
• Kompakte Abmessungen (Ø 5,8 mm × 56 mm) für Messaufbauten in Gefäßen, Kryotechnik und beengten Räumen.
• Echte SPRT‑Konstruktion: hochreiner Platindraht, handgewickelt auf spannungsfreiem Querkörper aus Siliziumdioxid.

Detaillierte Merkmale

• ITS‑90‑Konformität – Entwickelt zur Einhaltung der Internationalen Temperaturskala von 1990 mit folgenden Widerstandsverhältnissen:
  • W(302,9146 K) ≥ 1,11807
  • W(234,3156 K) ≤ 0,844235
• Hervorragende Temperaturabdeckung – Arbeitet von kryogenen Temperaturen (13 K / −260 °C) bis 232 °C (505 K).
• Kompaktes, vollständig eintauchbares Design – Ø 5,8 mm × 56 mm; minimiert Wärmefluss und erlaubt vollständiges Eintauchen in Bäder und Zellen.
• Fixpunktkalibrierungs‑bereit – Geeignet für Fixpunktkalibrierungen von −200 °C bis 232 °C.
• Niedrige Selbstaufheizung und hohe Reproduzierbarkeit – Selbstaufheizung am TPW < 0,002 °C (1 mA); Reproduzierbarkeit ±0,001 °C oder besser.

Spezifikationen

• Modell: 5686‑B
• Temperaturbereich: −260 °C bis 232 °C (13 K bis 505 K)
• Nenn‑R_TPW: 25,5 Ω
• Widerstandsverhältnisse: W(302,9146 K) ≥ 1,11807; W(234,3156 K) ≤ 0,844235
• Driftrate: < 0,005 °C pro Jahr (gesamter Bereich)
• Eigenwärme am TPW: < 0,002 °C (1 mA)
• Reproduzierbarkeit: ±0,001 °C oder besser
• R_TPW‑Drift nach Thermocycling: < 0,001 °C
• Füllgas: Helium
• Anschlussleitungen: vier Platindrahtleiter, 30 mm Länge
• Abmessungen: Ø 5,8 mm × 56 mm

Anwendungen und Vorteile

• Konzipiert für primäre Kalibrieraufgaben, einschließlich Kryotechnik und Immersions‑Fixpunktzellen.
• Kompakte Alternative zu langstieligen SPRTs, wenn vollständige Immersion und begrenzter Raum gefordert sind.
• Ausgelegt für geringe Eigenwärme, minimale Drift und nachgewiesene Reproduzierbarkeit für metrologische Laboratorien.
