Pt100-Temperatursensor 5606

Platinen-WiderstandTauchBlankdraht

Produktübersicht

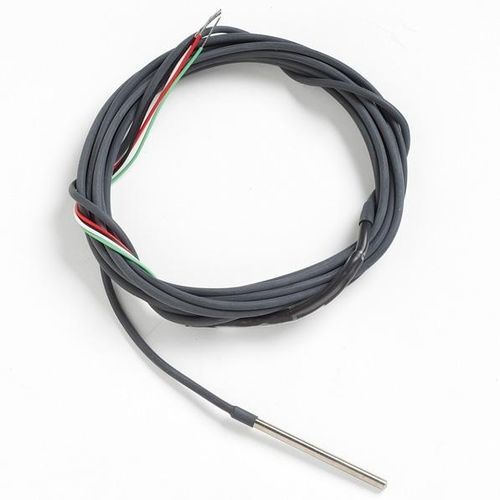

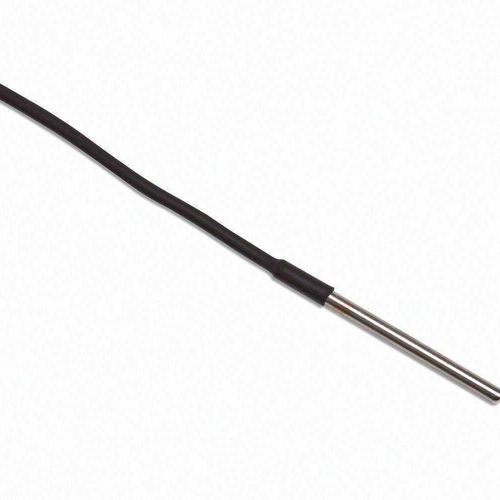

Der Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) ist eine ultrakompakte Sonde, die für echte Voll‑Eintauch‑Anwendungen entwickelt wurde — einschließlich Übergangsstelle und Anschlussleitungen — im Betriebsbereich von -200 °C bis 160 °C. Die Sonde verfügt über eine Mantellänge von 50 mm, einen Durchmesser von 3,1 mm, ein 100 Ω Präzisionselement (Alpha = 0,00385) sowie einadrige lackierte Kupferleitungen und eine Dichtung gegen Feuchtigkeitseintritt für langfristige Stabilität in anspruchsvollen Umgebungen.

Wichtigste Merkmale

• Betriebsbereich: -200 °C bis 160 °C.
• Kalibrierungsleistung bis ±0,05 °C abhängig vom Messpunkt und der Kalibrierungsoption.
• Wirkliche Voll‑Eintauchung: Übergangsstelle und Zuleitungen sind für den gesamten Temperaturbereich ausgelegt; Mindest‑Eintauchtiefen‑Berechnungen entfallen bei Voll‑Eintauchung.
• Einadrige lackierte Kupferleitungen reduzieren Feuchtigkeitsaufstieg im Vergleich zu Litzen.
• Spezielle Sondeabdichtung verhindert das Eindringen von Feuchtigkeit.
• Kompakte Bauform: Mantellänge 50 mm, Ø 3,1 mm; Sensor nahe der Spitze für schnelle Ansprache in engen Bereichen.
• NVLAP‑akkreditierte Kalibrierung verfügbar (empfohlen für Labor‑Qualifizierung und Rückverfolgbarkeit).
• Nachgewiesene Verträglichkeit mit Wärmeübertragungsflüssigkeiten und extremen Kältebedingungen ohne Verlust der Übergangsstellentintegrität.

Anwendungen und Nutzen

• Kalibrierung und Validierung von Sensoren in Labor‑/Biogefrierschränken, Autoklaven, Öfen und Prüfraumkammern.
• IQ/OQ/PQ‑Qualifizierungsverfahren und Temperaturmapping.
• Datenaufzeichnung in temperaturgeregelten Räumen und Klimakammern.
• Leitungseinführung durch enge Öffnungen (Leitungsdurchmesser ≤ 0,2 mm), z. B. Gefrierschranktüren, mit minimalem Wärmeverlust.

Technische Spezifikationen

• Modell: 5606 Full Immersion PRT.
• Temperaturbereich: -200 °C bis 160 °C.
• Nennwiderstand bei 0,01 °C: 100 Ω ± 0,1 Ω.
• Temperaturkoeffizient (Alpha): 0,00385 Ω/Ω/°C.
• Beispielgenauigkeiten: ±0,04 °C bei 0,01 °C; ±0,06 °C bei 160 °C (siehe Kalibrierungsoptionen).
• Kurzzeit‑Wiederholgenauigkeit: ±0,03 °C bei 0,01 °C; ±0,04 °C bei 160 °C.
• Drift (nach 100 h bei Tmax): ±0,03 °C bei 0,01 °C; ±0,04 °C bei 160 °C.
• Hysterese: ±0,015 °C.
• Mantellänge: 50 mm ± 5 mm.
• Manteldurchmesser: 3,1 mm ± 0,1 mm.
• Mantelmaterial: 316 Edelstahl.
• Übergangsstelle: ausgelegt für -200 °C bis 160 °C (vollständiges Eintauchen).
• Sensorlänge/position: 30 mm ± 3 mm; Sensor ~3 mm von der Spitze.
• Mindestisolationswiderstand: 20 MΩ bei 23 °C.
• Mindest/Maximale Eintauchtiefe: vollständiges Eintauchen zulässig (flüssig und trocken).
• Ansprechzeit (ASTM E 644): ca. 12 s typisch.
• Eigenwärme (im 0 °C Bad): ±0,003 °C.
• Zuleitung: lackierter Kupferdraht, 2,4 m; Temperaturbereich bis 160 °C.
• Kalibrierung: nicht enthalten; NVLAP‑akkreditierte Kalibrierung verfügbar (siehe Bestellinfo).
• Beispielhafte Kalibrierunsicherheiten (Labcode 200348‑0): -197 °C: 0,03 °C; -38 °C: 0,03 °C; 0 °C: 0,03 °C; 100 °C: 0,045 °C; 157 °C: 0,05 °C.
• Unkalibrierte Toleranzreferenz: ASTM E1137 Grade A: ±[0,13 + 0,0017|t|] °C.
• Empfohlene Koeffizienten (R0 aus Zertifikat verwenden): A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹².
